АБПЦ-R2

Артикул RBZ-123399

Предназначен для обеспечения искробезопасности пусковой цепи, непрерывного контроля ее исправности, управления выдачей напряжения в нагрузку в составе системы противопожарной защиты «GLOBAL»

Все товары этого бренда
Сертификат
Все товары этого бренда

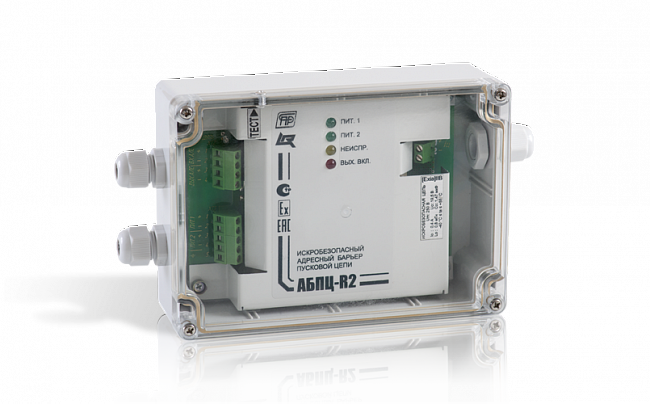

картинка АБПЦ-R2

Адресный барьер пусковой цепи работает в составе СПЗ GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ). Функционально адресный барьер пусковой цепи представляет собой дистанционно управляемый выход напряжения, имеющий функции контроля целостности, а так же искробезопасности линии (выходные искробезопасные электрические цепи уровня «iа»).

Адресный барьер пусковой цепи выполняет следующие функции:

В режиме контроля:

  • контроль пусковой цепи на обрыв и замыкание малым током обратной полярности;
  • световую индикацию неисправности пусковой цепи непрерывным свечением желтого светодиода «НЕИСПР.»;

В режиме пуска:

  • выдачу на нагрузку напряжения прямой полярности;
  • световую индикацию пуска непрерывным свечением красного светодиода «ВЫХ. ВКЛ.»;
  • контроль целостности цепи пуска по изменению тока потребления.

В процессе конфигурирования адресному барьеру пусковой цепи АБПЦ-R2 задаются параметры:

  • задержка на включение – время, через которое после подачи команды произойдет переключение выхода в режим Включено;
  • время удержания – время, в течение которого выход остается в режиме Включено;
  • задержка на выключение – время, через которое после подачи команды произойдет переключение выхода в режим Выключено;
  • режим после удержания – состояние выхода в момент времени между окончанием отсчета времени удержания и началом отсчета времени задержки на выключение.

Параметр Значение
Максимальный выходной ток (ток короткого замыкания), А 0,4
Ток потребления от АЛС, мА, не более 0.3
Выходное сопротивление (до момента ограничения тока), Ом 12
Маркировка взрывозащиты [Exiа]IIB
Параметры искробезопасной электрической цепи: максимальное выходное напряжение, В 19.5
Параметры искробезопасной электрической цепи: максимальный выходной ток, мА 400
Параметры искробезопасной электрической цепи: максимальная внешняя емкость, мкФ 1.4
Параметры искробезопасной электрической цепи: максимальная внешняя индуктивность, мГн 0.8
Количество занимаемых адресов в системе 1
Масса, не более 0,7 кг
Рабочий диапазон температур от -40 до +55°С
Габаритные размеры: 220х125х55
Ток потребления в режиме пуска при напряжении 12 В, А, не более 1.1
Ток потребления в режиме пуска при напряжении 24 В, А, не более 0.55
Рабочий диапазон питающих напряжений, В От 10 до 30
Потребляемая мощность (во всем диапазоне), Вт, не более: в режиме контроля / в режиме пуска 0,9 / 11
Выходные характеристики пусковой цепи в режиме контроля (обр. полярность): напряжение контроля, В, не более / ток контроля, мА, не более 5 / 8
Выходные характеристики пусковой цепи в режиме пуска: напряжение холостого хода (при обрыве), В 18
Степень защиты оболочки IP65
Масса, г, не более 700
Ширина, мм, не более 220
Высота, мм, не более 125
Глубина, мм, не более 55
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -40 до +55
