АМП4-R2

Артикул RBZ-042108

Предназначена для контроля шлейфов сигнализации с неадресными пожарными извещателями, питающимися от этих шлейфов, и передачи извещений в прибор приемно-контрольный и управления пожарный адресный

Все товары этого бренда
Сертификат
Все товары этого бренда

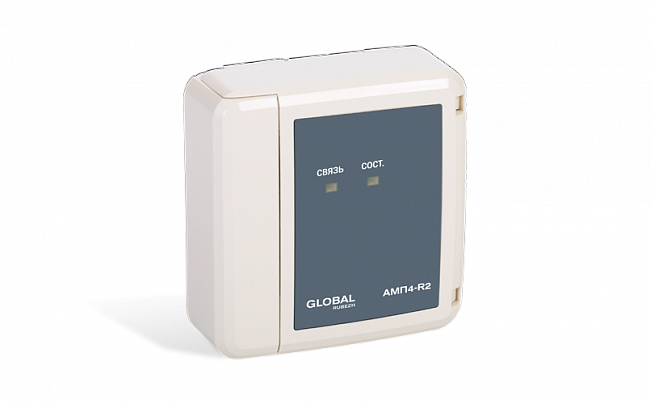

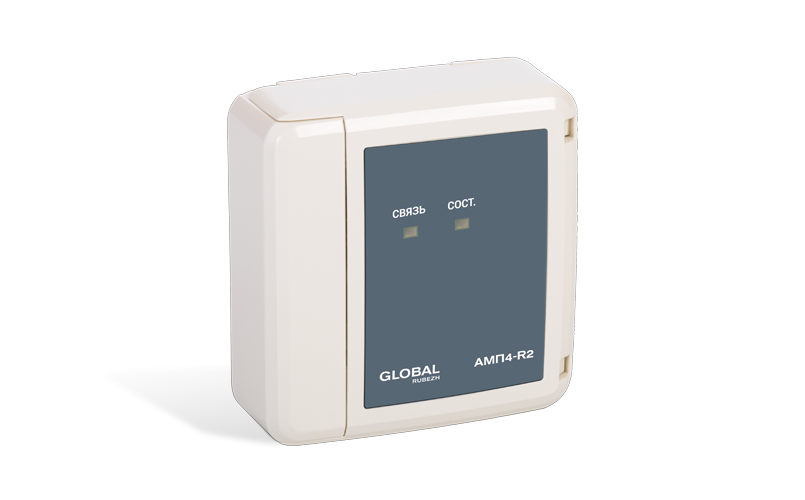

картинка АМП4-R2

Адресная метка работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Адресная метка пожарная выпускается в исполнении на 4 шлейфа сигнализации (ШС).

Адресная метка пожарная выполняет следующие функции:

  • формирование извещения в АЛС о срабатывании неадресных пожарных извещателей в безадресных шлейфах;
  • индикацию состояния шлейфов с безадресными извещателями;
  • контроль неисправности (обрыв и короткое замыкание) шлейфов сигнализации;
  • контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;
  • тестирование с помощью кнопки ТЕСТ или специального оптического тестера ОТ-1;
  • индикацию наличия связи адресной метки пожарной с контроллером КАУ.

Режимы работы адресных меток пожарных устанавливаются при конфигурировании прибора.

В процессе конфигурирования каждому шлейфу задаются параметры:

  • Конфигурация – выбираемая специализация шлейфа по типу подключаемых датчиков: шлейф дымовых датчиков с определением двойной сработки, Комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых датчиков, Шлейф тепловых датчиков с определением двойной сработки;
  • Питание – настраиваемый порог контроля напряжения питания, при котором адресные метки пожарные формируют сигнал для прибора и включают индикатор Состояние. Диапазон возможных значений от 0 до 28 В с шагом 0,1 В;
  • Порог – настраиваемое, соответствующее верхней границе интервала, значение порога контроля сопротивления шлейфа с подключенными датчиками и оконечным резистором сопротивлением 4,7 кОм, при котором адресные метки пожарные формируют сигнал

Параметр Значение
Напряжение питания, В От 10.5 до 28
Ток потребления от АЛС, мА, не более 0.3
Количество занимаемых адресов в системе 4
Количество шлейфов сигнализации 4
Степень защиты оболочки IP20
Масса, г, не более 150
Ширина, мм, не более 100
Высота, мм, не более 105
Глубина, мм, не более 40
Средний срок службы, лет 10
Диапазон рабочих температур, °С От -20 до +70
