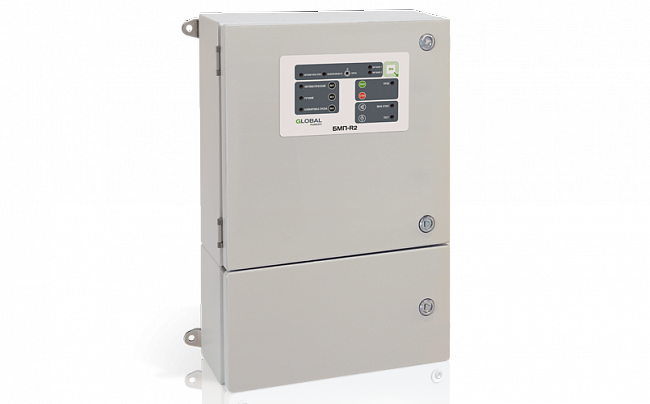

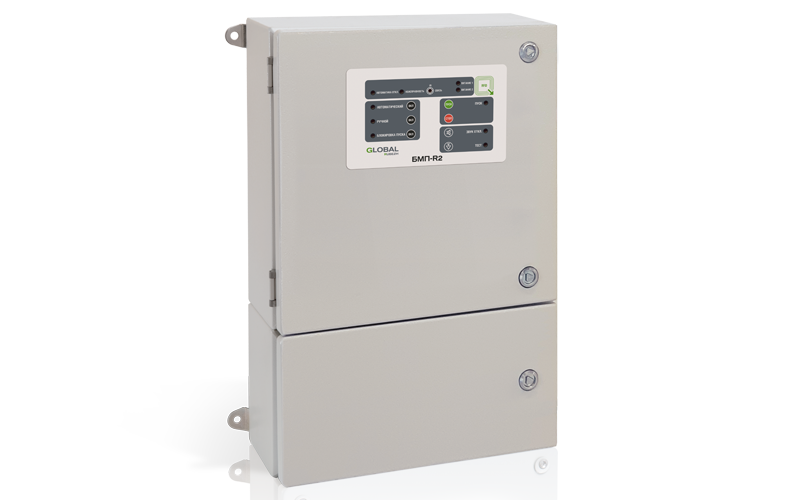

Предназначен для управления модулями пожаротушения (порошковыми и газовыми), организации систем пожаротушения в составе системы противопожарной защиты «GLOBAL».
Блок модульного пожаротушения выполняет следующие функции:
управление устройствами пожаротушения (УПТ) по командам, поступающим по двухпроводной адресной линии связи от ГК или КАУ;
Питание БМП-R2 осуществляется от внешнего ввода питания и встроенного источника резервного электропитания с аккумуляторной батареей напряжением 12 В, емкостью 18 А·ч. Емкость батареи рассчитана на 24 часа непрерывной работы БМП-R2 в дежурном режиме и 1 час в режиме пожаротушения.
БМП-R2 имеет две собственные радиальные АЛС. Адресные устройства, подключаемые к собственным АЛС, получают адреса автоматически при подключении к АЛС, при наличии связи БМП с прибором. Устройства, подключенные в собственные АЛС имеют общее поле адресов в системе, т.е. занимают адреса в адресной линии КАУ или ГК. Сам БМП-R2 в системе занимает 5 адресов.
На лицевой панели расположены кнопки ручного управления запуском и остановкой тушения, а также выбора режимов работы блока.
Для защиты органов управления от несанкционированного доступа используется RFID-считыватель, служащий электронным замком. Прикладывание разрешенной карты к считывателю предоставляет доступ к органам управления БМП-R2.
Ток, обеспечиваемый выходом УПТ с контролем целостности линии связи, не более 1 А при выходном напряжении 24 ± 2,4В или не более 2 А – при 12 ±1,2В. Выбор выходного напряжения осуществляется программно при конфигурировании системы.
Для осуществления контроля целостности линий связи входы подключения датчиков МАССА и ВЫХОД контроля выхода огнетушащего вещества должны быть обеспечены резисторами в соответствии со схемой подключения БМП, располагаемыми в непосредственной близости от датчиков. БМП-R2 имеет контакты реле внешней индикации состояний «Неисправность» и «Пуск». Состояние контактов, соответствующее состояниям «Неисправность» и «Пуск», устанавливаются при конфигурировании системы. БМП-R2 подключается в АЛС КАУ или ГК. Не допускается подключать БМП-R2 к АЛС3 и АЛС4 модуля ветвления и подпитки МВП-R2.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | от 195 до 253 |
| Ток потребления от АЛС, мА, не более | 20 |
| Количество занимаемых адресов в системе | 5 |
| Максимальная потребляемая мощность, Вт, не более | 110 |
| Ток, обеспечиваемый выходом УПТ при напряжении 24 В, А, не более | 1 |
| Ток, обеспечиваемый выходом УПТ при напряжении 12 В, А, не более | 2 |
| Количество собственных АЛС радиального типа | 2 |
| Предельное, суммарное количество компонентов, подключаемых к обеим собственным АЛС | 195 |
| Ток в собственных АЛС, не более | 250 |
| Реле «Неисправность» и «Пуск» коммутирует постоянный ток до 30 В и переменный до 250 В, А, не более | 1 |
| Длина сегментов линии связи интерфейса АЛС между адресными устройствами, не более | 400 |
| Длина линии связи БМП-R2 с устройством пожаротушения, не более | 100 |
| Степень защиты оболочки | IР55 |
| Масса, кг, не более | 12 |
| Ширина, мм, не более | 390 |
| Высота, мм, не более | 525 |
| Глубина, мм, не более | 125 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
