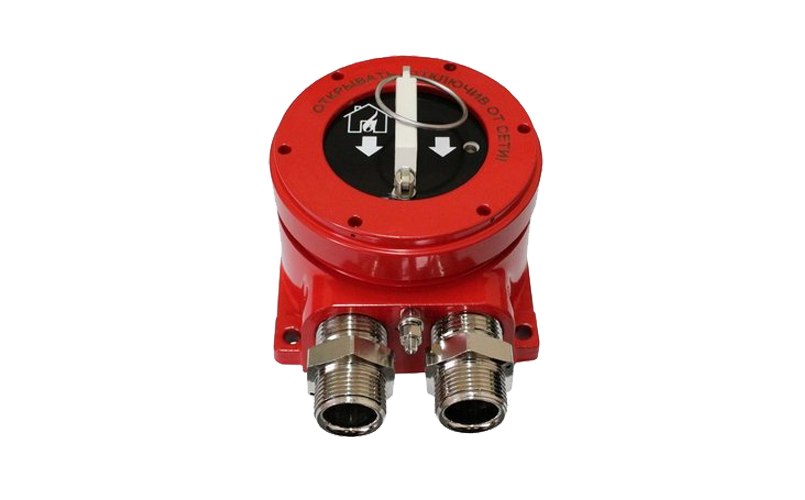

Извещатель пожарный ручной взрывозащищённый «ЕхИП535-1В-R3» предназначен для ручного включения сигнала «Пожар» из взрывоопасных зон в системах охранно-пожарной сигнализации и противопожарной защиты, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.
Извещатель выполняет следующие функции:
Извещатели «ЕхИП535-1В-R3» выпускаются в двух вариантах – класса А и класса В.
Включение извещателей класса А в режим передачи тревожного извещения проводится путем удаления (выдергивания) чеки или вытягивании рычага с усилием не менее 25 Н.
Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.
Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0‑2014 – 1Ех db IIС Т6 Gb.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
В системе каждый извещатель занимает один адрес.
Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Степень защиты оболочки | IP67 |
| Масса, кг, не более | 3 |
| Ширина, мм, не более | 115 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 123 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -60 до +70°С |
