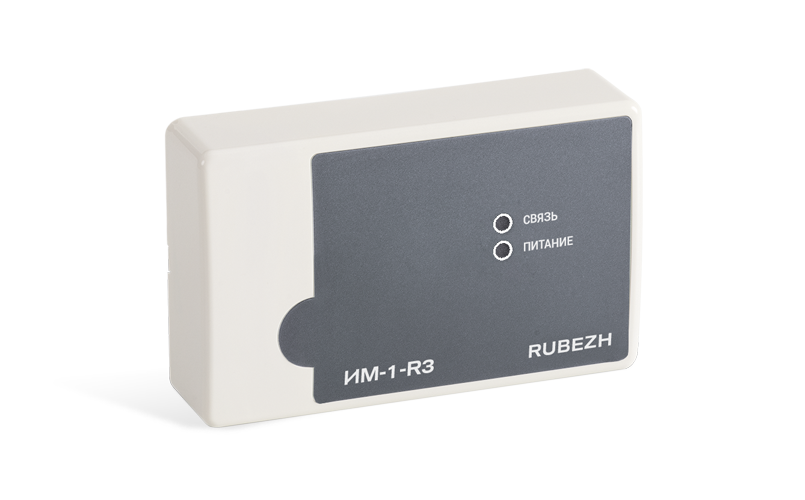

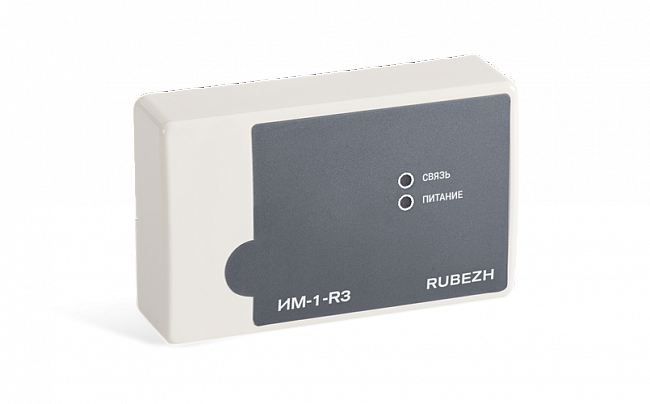

ИМ-1-R3

Артикул RBZ-359370

Модуль интерфейсный ИМ-1-R3 предназначен для управления считывателем или кодонаборным устройством. Модуль ИМ-1-R3 работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Запрос цены

Сертификат

Описание
Технические характеристики

Модуль ИМ-1-R3 выполняет следующие функции:

преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
передача считанного кода в прибор Рубеж для постановки/снятия охранных зон и управления сценариями системы;
индикация режимов работы модуля;
тестирование работоспособности модуля с помощью кнопки «Тест».

Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1-R3):

Используя разъем RJ-45;
Обычное подключение с помощью клеммных колодок под винт.

Модуль ИМ-1-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании модуля..

Параметр	Значение
Напряжение питания, В	от 10,5 до 14,2
Ток потребления от АЛС, мА, не более	0.2
Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более	50
Основной протокол обмена данными между модулем и считывателем	WIEGAND-26
Степень защиты оболочки	IР20
Масса, г, не более	150
Ширина, мм, не более	125
Высота, мм, не более	84
Глубина, мм, не более	37
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +55
