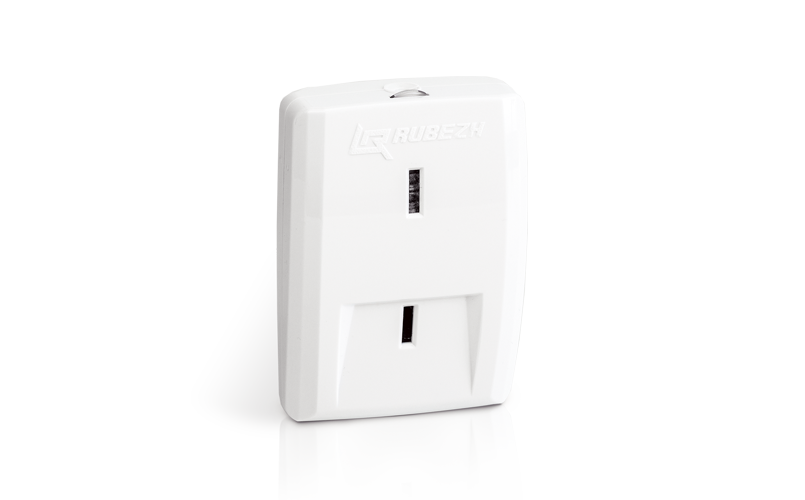

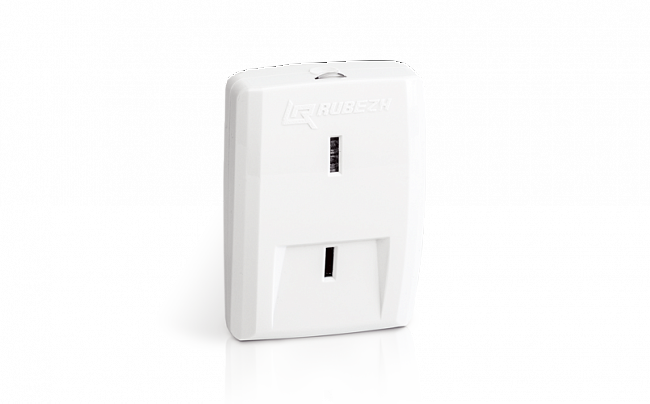

Извещатель охранный поверхностный звуковой адресный ИО 32920-2 предназначен для защиты контролируемого помещения от несанкционированного проникновения посторонних лиц путем разрушения стекол или остекленных конструкций и передачи сигналов «Тревога». Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.
Принцип работы извещателя строится на основе улавливания высокоточным микрофоном окружающих звуков, после чего сигнал анализируется микропроцессором. Извещатель предназначен для установки в банках, гостиницах, складах, квартирах и т.д.
Питание извещателя и передача сигналов осуществляется по униполярной адресной линии связи АЛС. Для информации о состоянии извещателя предусмотрен оптический индикатор. При состоянии «Тревога» индикатор промаргивает с частотой 2 Гц. Предусмотрена возможность отключения оптического индикатора. При включенной индикации извещатель отражает формируемые им извещения вне зависимости от того, поставлена зона на охрану или снята с охраны.
Для настройки чувствительности в зависимости от типа стекла в извещателе предусмотрен выбор параметра «Средняя частота ФВЧ» для четырех диапазонов частот. Для каждого диапазона извещатель имеет три предустановленных режима чувствительности:
Переключение режимов чувствительности и выбор диапазона частот производится в ПО «FireSec 3 Администратор».
Внимание! Следует избегать близкого расположения с извещателем источников шума (звонки, вентиляторы, компрессоры, шумные механизмы и т.д.). Следует также убедиться, что между микрофоном извещателя и охраняемым стеклом нет преград.
Устанавливать извещатель можно на потолке или непосредственно на стенах, перегородках, конструкциях, изготовленных из негорючих материалов напротив защищаемого стекла. Имеется возможность установки извещателя на кронштейн (в комплект поставки не входит и приобретается отдельно).
Тестирование связи извещателя с прибором может проводиться с помощью оптического тестера ОТ-1.
В системе извещатель занимает один адрес.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.6 |
| Угол раскрытия диаграммы направленности, не менее | 120 |
| Дальность действия, м, не менее | 9 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 100 |
| Ширина, мм, не более | 65 |
| Высота, мм, не более | 92 |
| Глубина, мм, не более | 26 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +55 |
