Извещатели пожарные тепловые точечные адресные, максимальные и максимально-дифференциальные взрывозащищённые «ИП101-1В-R3» предназначены для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой (или скорости повышения температуры) в системах пожарной сигнализации, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.
Извещатель выполняет следующие функции:
Питание и информационный обмен извещателя осуществляется по АЛС. В системе каждый извещатель занимает один адрес.

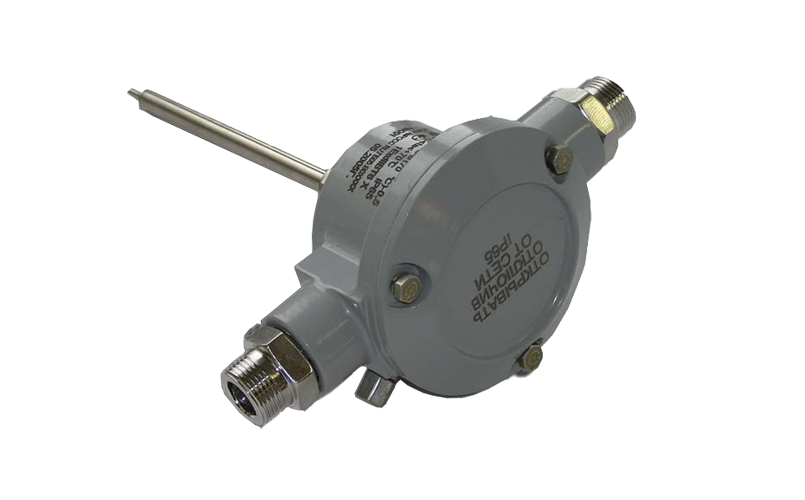

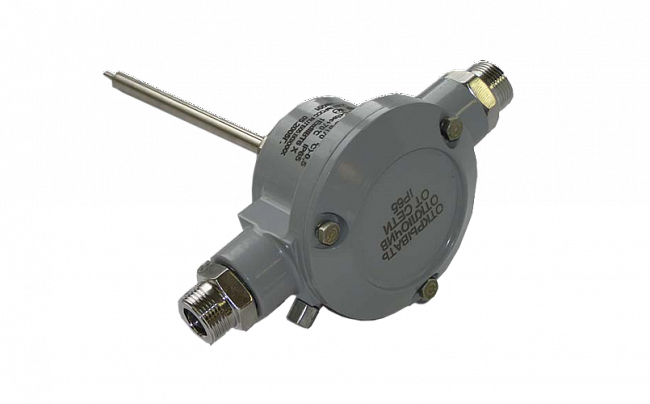

Извещатель ИП101-1В-R3 конструктивно выполнен в едином корпусе. Чувствительный элемент извещателя «ИП101-1В-R3» – интегральный датчик температуры с линейной характеристикой.
Извещатель «ИП102-1В-R3» cостоит из корпуса и гибкого высокотемпературного кабельного термодатчика. Чувствительный элемент извещателя «ИП102‑1В-R3» – кабельная термопара с НСХ ХК(L).
Температура срабатывания (класс) и тип извещателя (максимальный, максимально-дифференциальный) задаются при конфигурировании извещателя.
Маркировка взрывозащиты извещателей в зависимости от исполнения – 1Ex db IIB T6 Gb Х или 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия монтажа и эксплуатации.
| Параметр | Значение |
|---|---|
| Ток потребления от АЛС, мА, не более | 0.35 |
| Маркировка взрывозащиты | 1Ex db IIB T6 Gb Х |
| Температура срабатывания извещателя, °С | от 54 до 145 °С |
| Степень защиты оболочки | IP66 |
| Масса, кг, не более | 1.2 |
| Ширина, мм, не более | 260 |
| Высота, мм, не более | 270 |
| Глубина, мм, не более | 95 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +85 |
