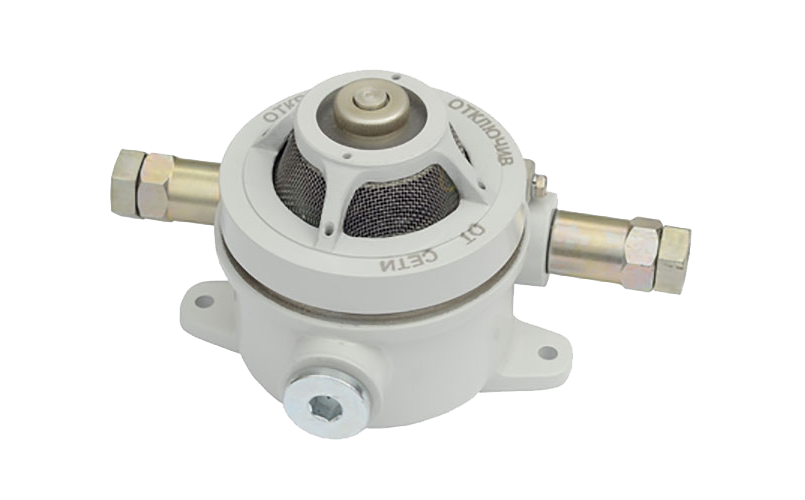

Извещатель пожарный дымовой оптико-электронный точечный взрывозащищённый адресный «ИП212-1В-R3» предназначен для обнаружения загораний, сопровождающихся появлением дыма или продуктов горения малой концентрации в закрытых помещениях зданий и сооружений, и передачи сигнала «Пожар», а также информации о своем техническом состоянии в приемно-контрольный прибор Рубеж по протоколу R3.
Извещатель ИП212-1В-R3 выполняет следующие функции:
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света.
В системе извещатель занимает один адрес.
Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.
Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Маркировка взрывозащиты извещателей – 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия эксплуатации, а именно запрещаются механические воздействия (удары, смятия) на сетку крышки извещателей величиной более, чем 0,9 Дж.
Извещатели поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б или БСЗ), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе с присоединительной резьбой G1/2-В (Т-G1/2) и G3/4-В (Т-G3/4), для прокладки кабеля в металлорукаве (М20, МG1/2или МG3/4); или с резьбовыми заглушками. В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции от 8 до 10 мм и от 10 до 12 мм.
Извещатель ИП212-1В-R3 выпускается в различных исполнениях, отличающихся материалом корпуса, кабельными вводами, гарантийным сроком. Возможные варианты исполнения приведены в разделе Исполнения.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.35 |
| Маркировка взрывозащиты | 1Ех db [ib] ІІВ Т6 Gb Х |
| Чувствительность, дБ/м | от 0,05 до 0,6 |
| Степень защиты оболочки | IP31/IP54 |
| Масса, кг, не более | 3.3 |
| Ширина, мм, не более | 173 |
| Высота, мм, не более | 255 |
| Глубина, мм, не более | 162 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +85 |
