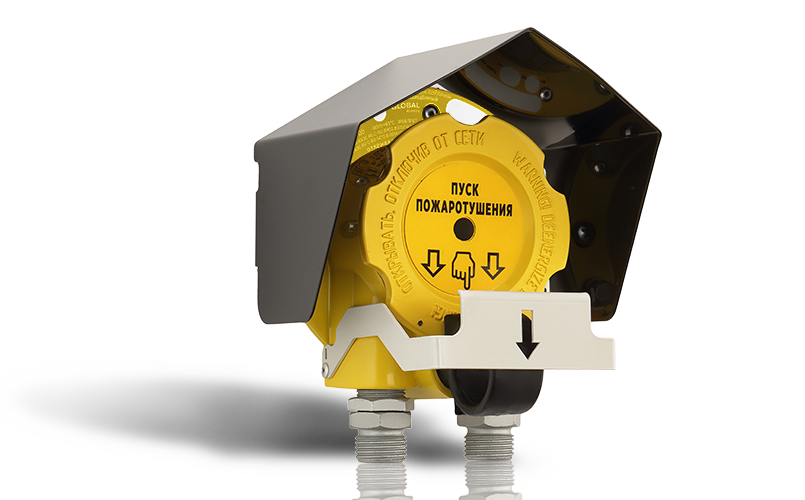

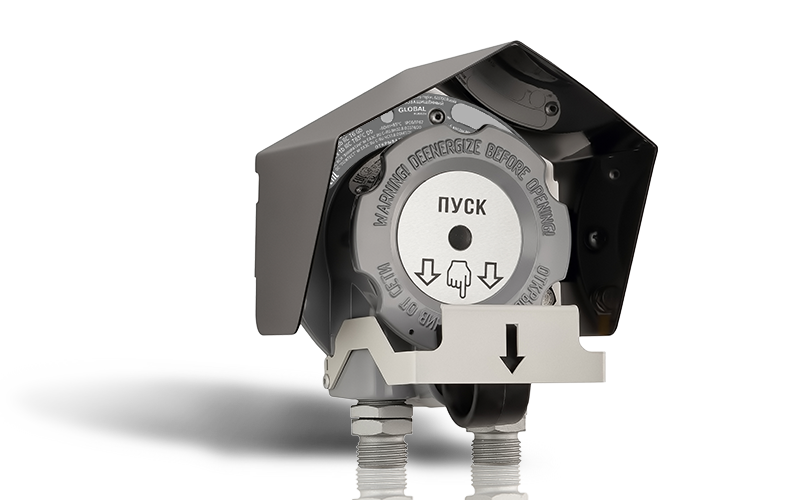

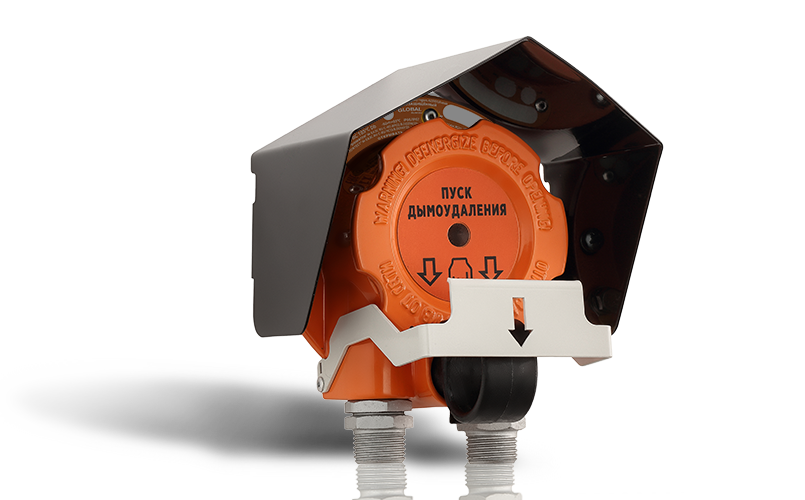

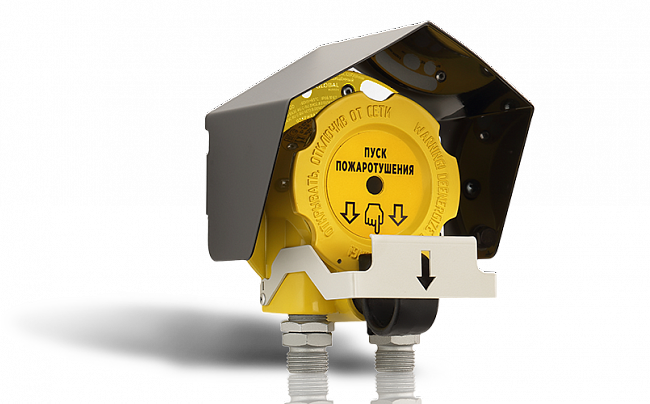

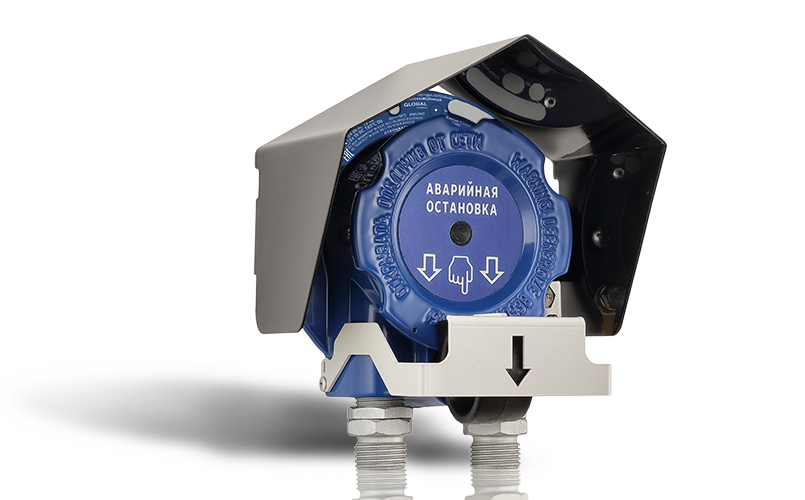

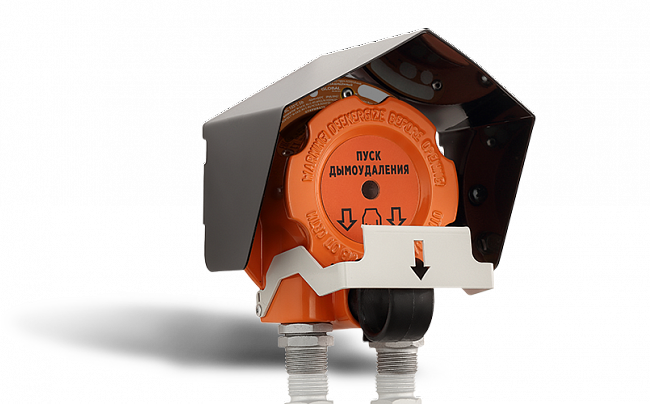

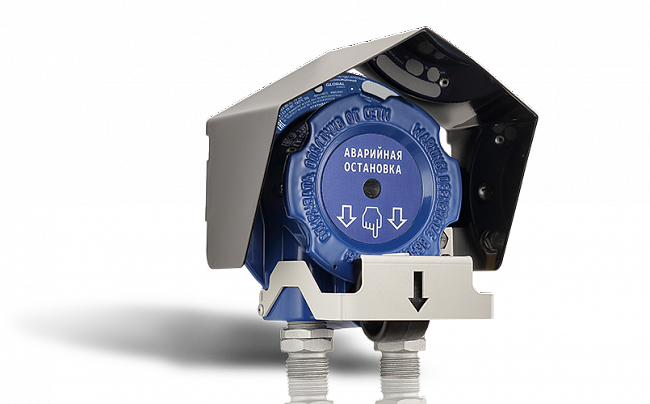

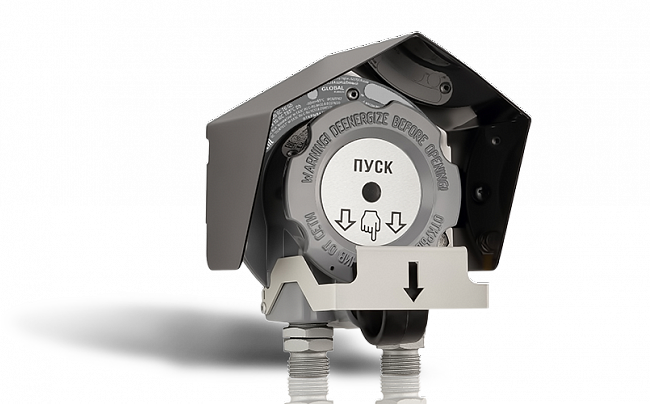

ИП535-07еа-R2-“ПУСК” взрывозащищенное адресное устройство дистанционного пуска предназначено для подачи сигнала ручного включения исполнительных устройств из взрывоопасных зон в системе противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Извещатель выполняет следующие функции:
Извещатели «ИП535-07еа-R2-"ПУСК"» выпускается в варианте – класса В.
Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – Смещение защитного элемента и выдёргивание защитного элемента.
Извещатели могут быть применены во взрывоопасных зонах и помещениях классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017)
|
EX-маркировка |
Материал корпуса |
|
|
Для взрывоопасных газовых сред |
Для взрывоопасных пылевых сред |
|
|
PB Ex db I Mb |
Ex tb IIIС Т85°С Db |
Нержавеющая сталь |
|
1Ex db IIC T6 Gb |
Ex tb IIIС Т85°С Db |
Алюминиевый сплав |
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
В системе каждый извещатель занимает один адрес.
Вводное устройство УДП выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).
УДП комплектуются вводными устройствами или заглушками по заявке потребителей. Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.
По согласованию с заказчиком комплектация УДП может производиться различными кабельными вводами АО “Эридан”.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления в дежурном режиме, мА, не более | 1 |
| Ток потребления в режиме "пожар", мА, не более | 3 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Степень защиты оболочки | IP66/IР67/IР69 |
| Масса, кг, не более | 1 |
| Ширина, мм, не более | 120 |
| Высота, мм, не более | 135 |
| Глубина, мм, не более | 110 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -60 до +85 |
