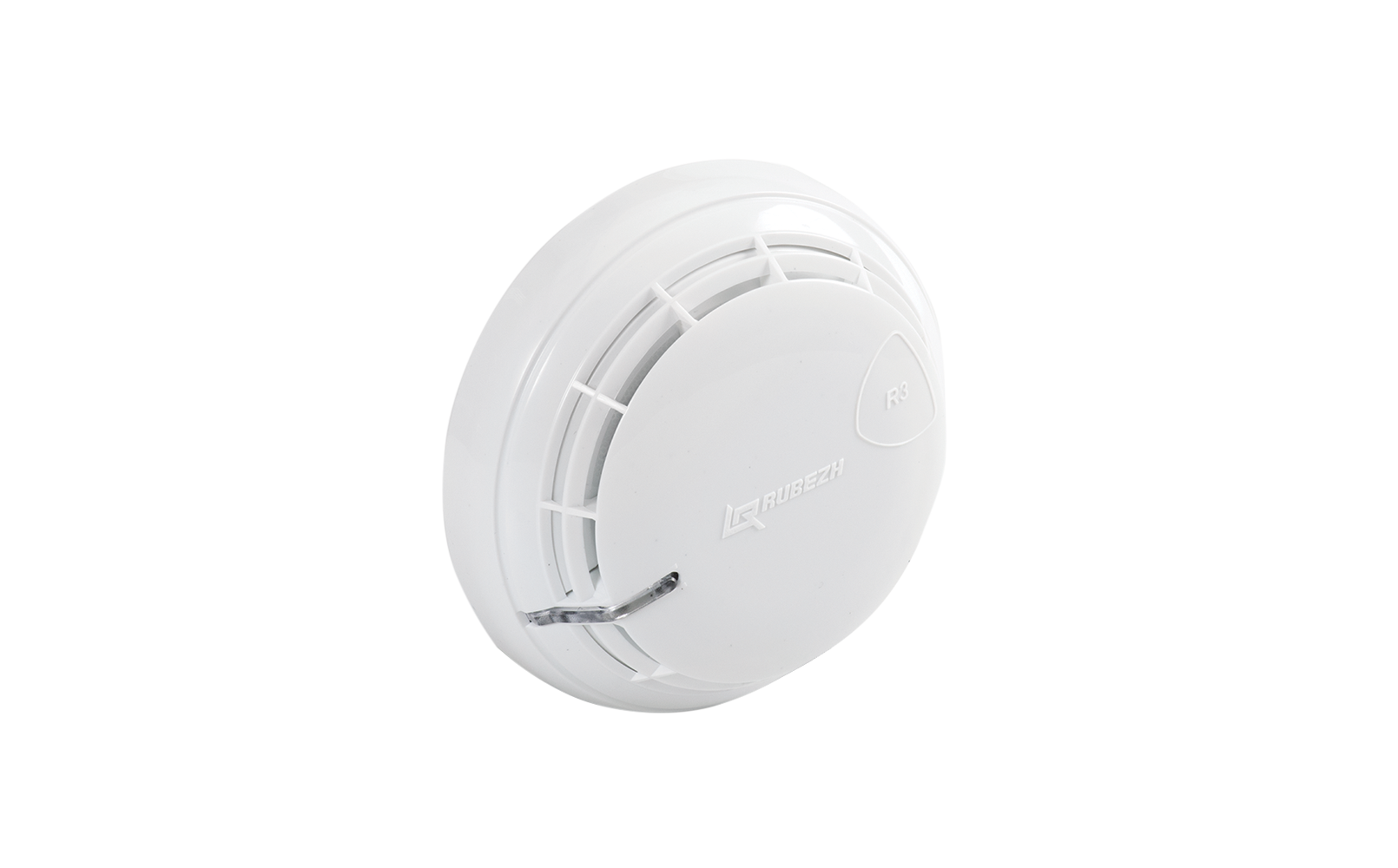

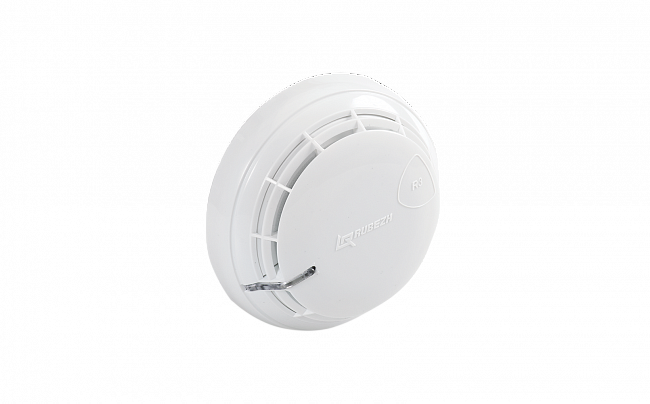

Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый ИП 101-29-PR-R3 предназначен для обнаружения возгораний, сопровождающихся повышением температуры и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3. Извещатель ИП 101-29-PR-R3 поставляется без базового основания.
Данное исполнение извещателя поставляется без базового основания. Для подключения извещателя ИП 101-29-PR-R3 без б/о в АЛС приемно-контрольного прибора необходимо использование одного из базовых оснований:
Извещатель выполняет следующие функции:
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты соединения с базовым основанием позволяют легко устанавливать извещатель, не ориентируя его относительно основания.
Поставка извещателя без базового основания позволяет использовать данный извещатель с нужными опциями, которые обеспечиваются применением соответствующего базового основания - для установки на основные несущие конструкции, для установки на подвесной потолок, для применения экранированных кабелей АЛС (с 3 контактом).
При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3 L1.42. Применение извещателя с базовым основанием ИЗ-1Б-R3 L1.42 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.
Извещатель ИП 101-29-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 101-29-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 L1.42 – занимает 2 адреса (1 адрес ИП 101-29-PR-R3 + 1 адрес ИЗ-1Б-R3 L1.42).
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Температура срабатывания извещателя, °С | от +54 до +70 |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP40 |
| Масса извещателя без базового основания, г, не более | 160 |
| Диаметр извещателя без базового основания, мм, не более | 94 |
| Высота извещателя без базового основания, мм, не более | 46 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -35 до + 55 |
