Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый ИП 101-29-PR-R3 предназначен для обнаружения возгораний, сопровождающихся повышением температуры внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

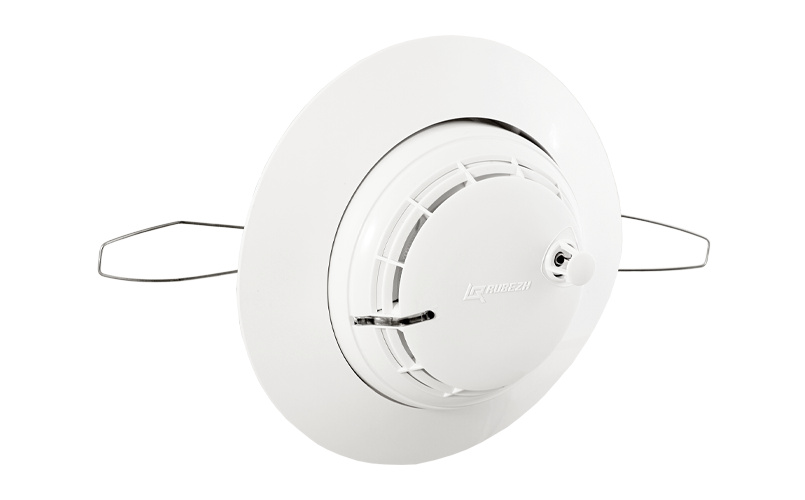

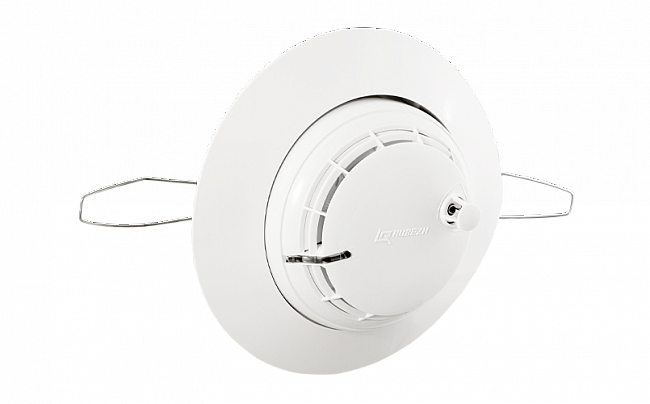

Данное исполнение извещателя комплектуется базовым основанием для монтажа на подвесной потолок (гипсокартонные, пластиковые и т.п. подвесные конструкции). Базовое основание имеет 2 винтовых контакта для монтажа двухпроводного кабеля АЛС.
Извещатель выполняет следующие функции:
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.
При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 101-29-PR-R3 c ИЗ-1Б-R3. Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.
Извещатель ИП 101-29-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 101-29-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 101-29-PR-R3 + 1 адрес ИЗ-1Б-R3).
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Температура срабатывания извещателя, °С | от +54 до +70 |
| Тип установки | На подвесной потолок |
| Степень жесткости к электромагнитным помехам | 3 |
| Степень защиты оболочки | IP40 |
| Масса извещателя с базовым основанием, г, не более | 210 |
| Диаметр извещателя с базовым основанием, мм, не более | 143 |
| Высота извещателя с базовым основанием, мм, не более | 79 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
