Предназначен для ручного включения сигнала "пожар", передаваемого по адресной линии связи в прибор приемно-контрольный и управления пожарный адресный.

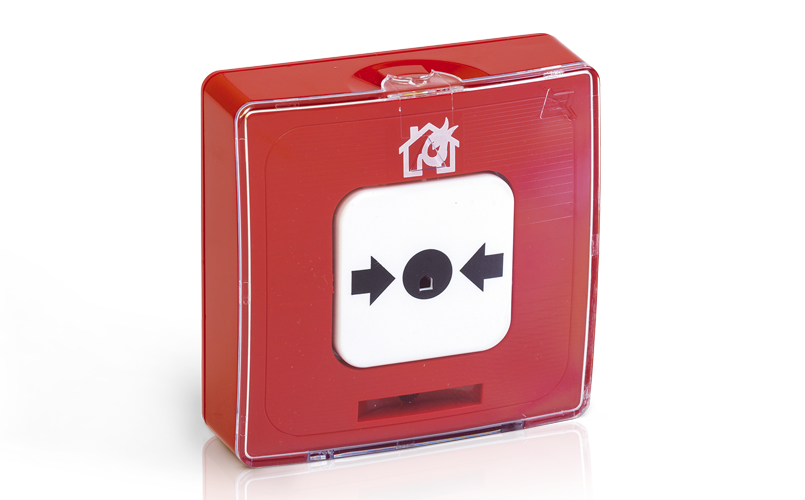

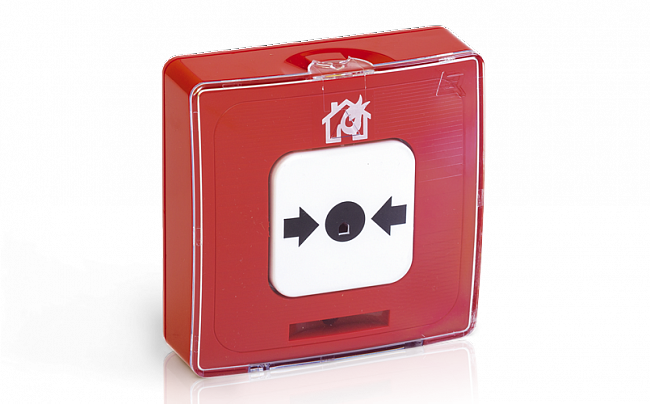

Извещатель пожарный ручной электроконтактный адресный ИПР 513-12 предназначен для работы в составе системы противопожарной защиты GLOBAL. Конструкция извещателя и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени. Извещатель пожарный ручной адресный ИПР 513-12 состоит из основания, корпуса и защитной крышки.
На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи. Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Состояние «Сработка» сохраняется после нажатия на кнопку извещателя до её возврата в исходное состояние. При этом в журнале событий прибора остается запись «Сработка» с уточнением «Ручник сорван».
Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки.
Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод, который в состоянии «Норма» мигает с частотой 1 раз в 3 секунды, а в режиме «Пожар» частота промаргивания составляет 1 раз в 1 секунду. Контроль работоспособности извещателя осуществляется направлением луча оптического тестера ОТ-1 на светодиод.
Для визуального подтверждения режима «Сработка» извещатель имеет флажок желтого цвета, который выдвигается наружу при нажатии кнопки извещателя. Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.
Конструкция извещателя предусматривает возможность его пломбирования.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.41 |
| Наличие встроенного изолятора | Нет |
| Количество занимаемых адресов в системе | 1 |
| Максимальный потребляемый ток в дежурном режиме при напряжении питания 24 В, не более | 0,41 мА |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 100 |
| Ширина, мм, не более | 86 |
| Высота, мм, не более | 88 |
| Глубина, мм, не более | 45 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | От -20 до +70 |
