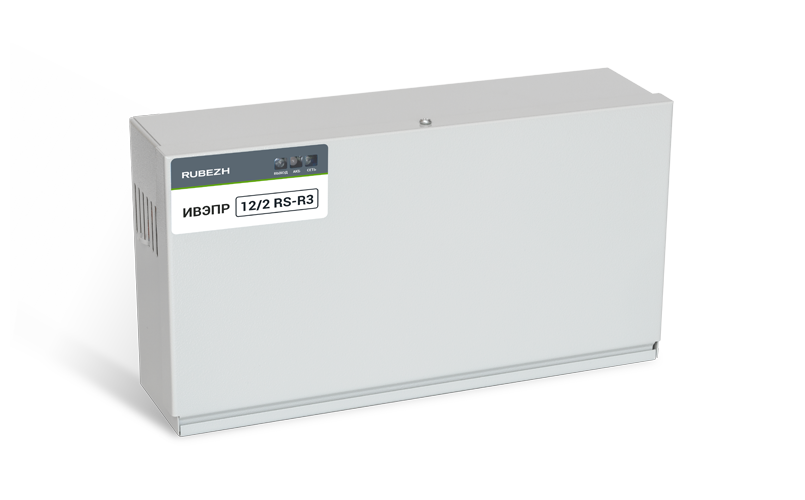

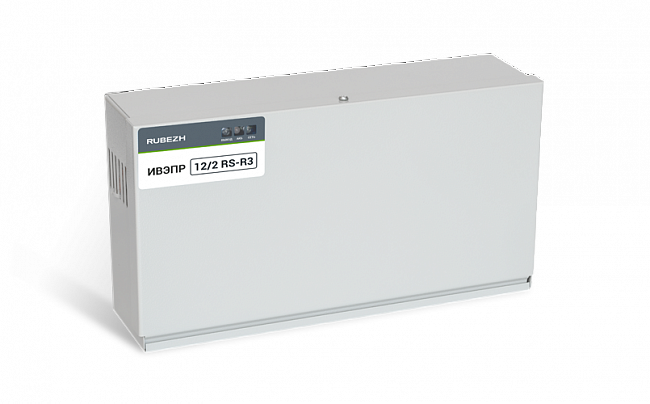

Предназначен для стабильного бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.
Назначение:
Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания.
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
События:
Неисправности:
Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества конструкции:
Схемное решение:
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
Параметр | Значение |
---|---|
Напряжение питания от сети переменного тока, В | 140 – 265 |
Мощность, потребляемая от сети переменного тока, Вт, не более | 60 |
Собственное потребление источника от АКБ в резервном режиме, мА, не более | 30 |
Выходное напряжение источника при работе от сети, В | 13,3 - 13,8 |
Выходное напряжение источника при работе от АКБ, В | 9,4 - 13,5 |
Количество устанавливаемых АКБ | 2 |
Емкость АКБ, А·ч | 7 |
Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 2 |
Степень защиты оболочки | IP20 |
Масса (без АКБ), кг, не более | 2.1 |
Размеры | 184x324x86 |
Гарантийный срок эксплуатации, мес, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | от -10 до +50 |
