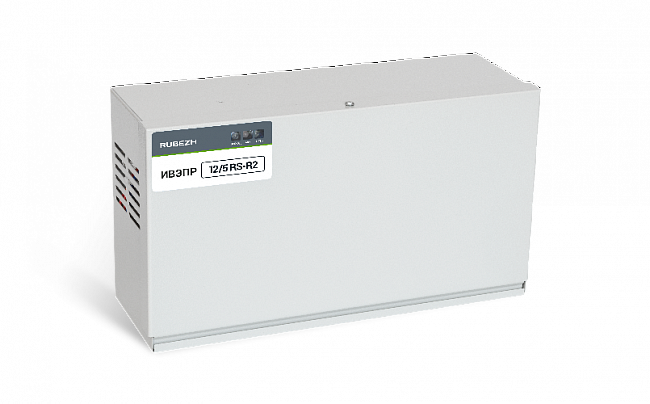

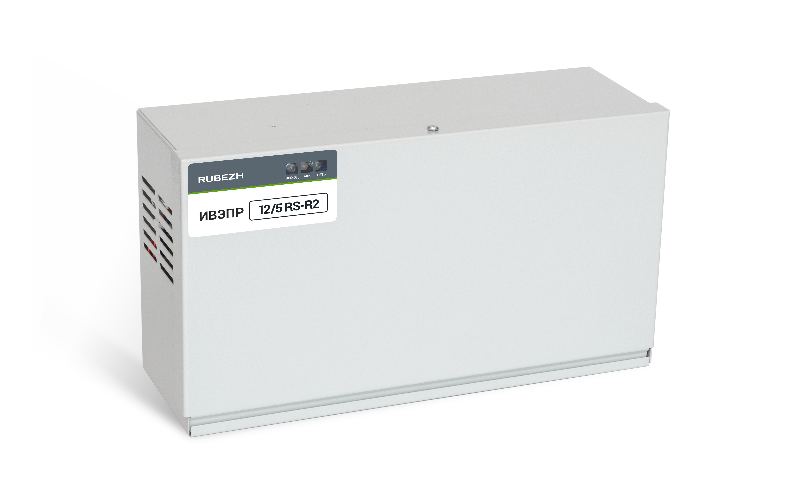

Предназначен для бесперебойного электропитания устройств адресной системы СПЗ GLOBAL с напряжением питания 12 В постоянного тока.
Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приемно-контрольные приборы адресной системы СПЗ GLOBAL по адресной линии связи, с использованием протокола передачи данных RS-R2. Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации, номинальным напряжением 12 В и постоянным током до 5 А. Резервирование осуществляется от двух герметизированных свинцовых аккумуляторных батарей номинальным напряжением 12 В, емкостью 12 А/ч.
Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12. Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Индикатор СЕТЬ:
Индикатор ВЫХОД:
Индикатор АКБ:
В источнике предусмотрен дискретный потенциальный выходной сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи. Выход сигнала «Авария» изолирован от цепей источника и корпуса.
Параметр | Значение |
---|---|
Напряжение питания от сети переменного тока, В | 140 – 265 |
Мощность, потребляемая от сети переменного тока, Вт, не более | 110 |
Количество занимаемых адресов в системе | 1 |
Выходное напряжение источника при работе от сети, В | 13,3 - 13,8 |
Выходное напряжение источника при работе от АКБ, В | 9,4 - 13,5 |
Количество устанавливаемых АКБ | 2 |
Емкость АКБ, А·ч | 12 |
Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 5 |
Степень защиты оболочки | IP20 |
Масса, кг, не более | 2.3 |
Ширина, мм, не более | 324 |
Высота, мм, не более | 184 |
Глубина, мм, не более | 111 |
Гарантийный срок эксплуатации, мес, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | от -25 до +50 |
