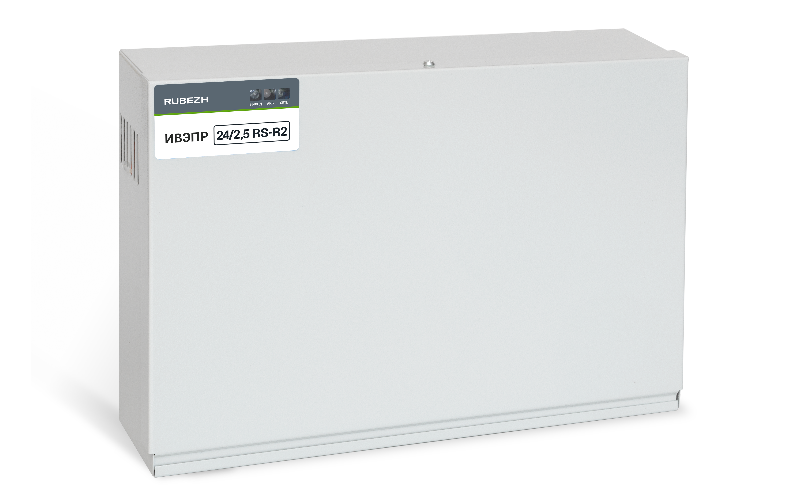

ИВЭПР 24/2,5 RS-R2

Артикул RBZ-215742

Предназначен для бесперебойного электропитания устройств адресной системы СПЗ GLOBAL с напряжением питания 24 В постоянного тока.

Все товары этого бренда
Сертификат
Все товары этого бренда

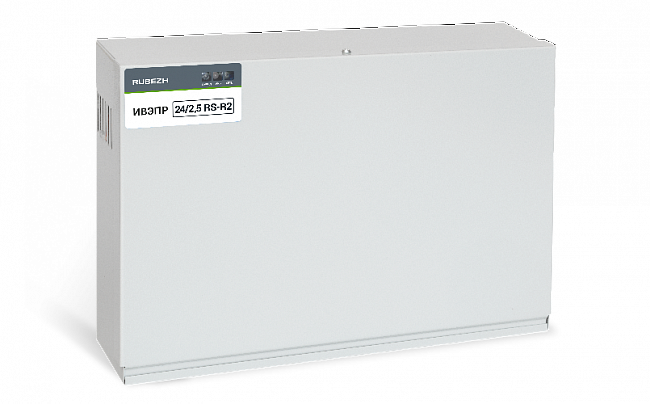

картинка ИВЭПР 24/2,5 RS-R2

Назначение

Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приемно-контрольные приборы адресной системы СПЗ GLOBAL по адресной линии связи, с использованием протокола передачи данных RS-R2. Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации, номинальным напряжением 24 В и постоянным током до 2,5 А. Резервирование осуществляется от двух герметизированных свинцовых аккумуляторных батарей номинальным напряжением 12 В, емкостью 17 А/ч.

Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 24. Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

Преимущества
  • оптимальный заряд АКБ за счёт схемы постоянного тестирования;
  • защита аккумуляторных батарей от перезаряда и глубокого разряда;
  • электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение
  • возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
  • автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
  • выходное напряжение гальванически развязано от корпуса.
Информативность

Индикатор СЕТЬ:

  • при наличии сети 230 В – светится зеленым светом;
  • при отсутствии сети 230 В – не светится.

Индикатор ВЫХОД:

  • при наличии напряжения хотя бы на одном на выходе (нет КЗ) – светится зеленым цветом;
  • при отсутствии выходного напряжения – не светится.

Индикатор АКБ:

  • при наличии хотя бы одной исправной и заряженной АКБ – светится зеленым цветом;
  • при снижении напряжения на клеммах АКБ до 22,2 ± 0,4 В – светится оранжевым светом (режим «предварительный разряд»);
  • при отсутствии/неисправности/неправильном подключении (переполюсовке) обеих АКБ – светится красным цветом.

В источнике предусмотрен дискретный потенциальный выходной сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи. Выход сигнала «Авария» изолирован от цепей источника и корпуса.


Параметр Значение
Напряжение питания от сети переменного тока, В 140 – 265
Мощность, потребляемая от сети переменного тока, Вт, не более 120
Количество занимаемых адресов в системе 1
Выходное напряжение источника при работе от сети, В 26,6 - 27,6
Выходное напряжение источника при работе от АКБ, В 18,8 - 27,2
Количество устанавливаемых АКБ 2
Емкость АКБ, А·ч 17
Максимальный ток нагрузки, обеспечиваемый источником, А, не более 2,5
Степень защиты оболочки IP20
Масса, кг, не более 2.6
Ширина, мм, не более 376
Высота, мм, не более 254
Глубина, мм, не более 86
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +50
