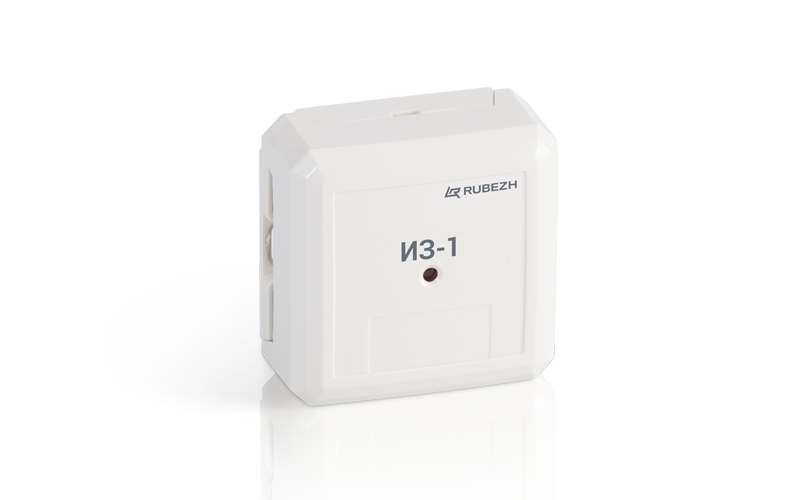

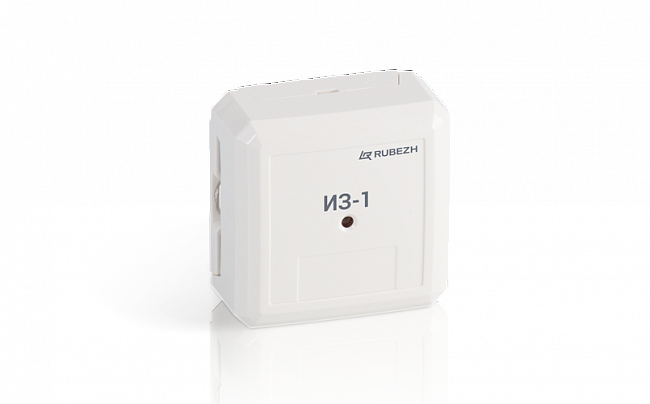

Изолятор шлейфа ИЗ-1-R3 предназначен для использования в адресных линиях связи RS-R3 премно-контрольных приборов «Рубеж-2ОП» прот. R3, «R3-Рубеж-2ОП» и контроллеров «R3-Рубеж-КАУ2» и используется для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания.
Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм, при обнаружении в ней признаков короткого замыкания. Изолятор шлейфа отключает короткозамкнутые участки адресной линии связи, тем самым обеспечивая работоспособность остальной части линии связи.
При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи.
Изолятор шлейфа ИЗ-1-R3 является адресным устройством и занимает 1 адрес в АЛС. Изолятор передает информацию о своем состоянии на приемно-контрольный прибор по линии АЛС.
На плате установлены два двухконтактных клеммника (АЛС1 и АЛС2) для подключения приходящей и отходящей линии. Клеммники АЛС1 и АЛС2 полностью симметричны и равноправны при включении в адресную линию. Защищаемый участок АЛС начинается у изолятора и заканчивается у следующего изолятора или у последнего устройства в линии или ответвлении.
Применение изоляторов шлейфа в АЛС позволяет:
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.5 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более | 10 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 28 |
| Ширина, мм, не более | 52 |
| Высота, мм, не более | 52 |
| Глубина, мм, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
