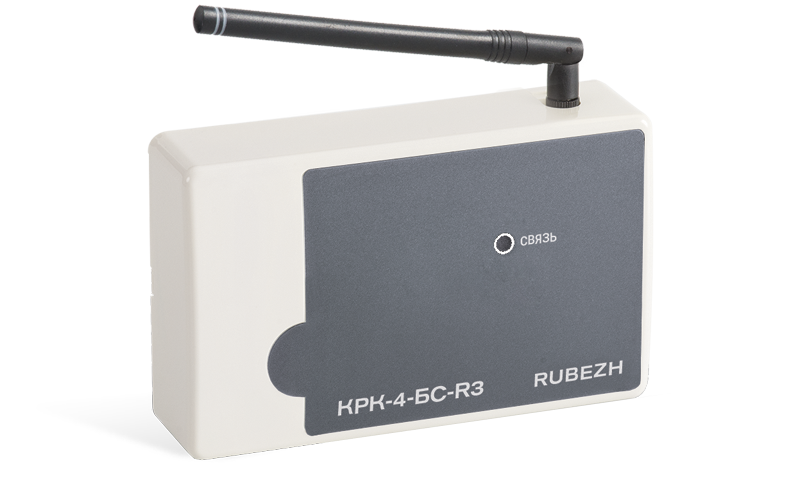

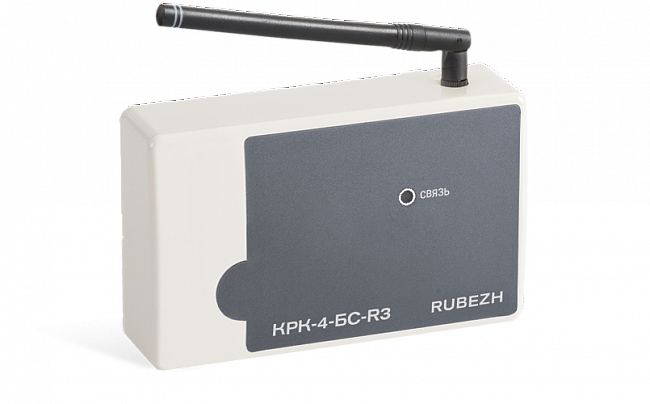

КРК-4-БС ПРОТ.R3 работает под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.
Модули радиоканальные КРК-4-БС-R3 и КРК-30-АЛС-R3 обеспечивают:
- постоянный двусторонний обмен между сегментами АЛС, а также адресными устройствами с приемно-контрольным прибором;
- передачу на приемно-контрольный прибор сообщений о пожаре, неисправности, тестах от адресных устройств, расположенных на удлиненной части АЛС;
- доступ к настройкам и параметрам адресных устройств на удлиненной части АЛС;
- светодиодную индикацию наличия связи с приемно-контрольным прибором, а также между модулями.
КРК-4-БС-R3 выступает в роли ведущего модуля (master). Он подключается в АЛС прибора Рубеж-2ОП прот.R3. Ведомый модуль (slave) КРК-30-АЛС-R3 подключается к ведущему посредством радиоканала и не имеет проводного подключения в АЛС прибора.
Ведущий модуль КРК-4-БС ПРОТ.R3 позволяет подключить к себе по радиоканалу до четырех ведомых модулей КРК-30-АЛС-R3.
Ведомый модуль КРК-30-АЛС-R3 имеет выход адресной линии связи, на которую может быть подключено до 30 адресных устройств протокола R3, таких как пожарные извещатели ИП212-64-R3, ИП 212/101-64-PR -R3, ИП 101-29-PR-R3, ИПР 513-11-R3, адресные метки АМ-1-R3, АМ-4-R3, релейные модули РМ-1-R3, РМ-4-R3, РМ-К-R3, модули дымоудаления МДУ-1 -R3, модули речевого оповещения МРО-2М-R3.
Ведущий КРК принимает по радиоканалу от ведомого КРК сообщения, декодирует их и передает на приемно-контрольный прибор. В свою очередь прибор через ведущий КРК передает управляющие команды на исполнительные устройства, подключенные на АЛС ведомого КРК по радиоканалу на исполнительные устройства.
Установка модулей должна производиться вдали от массивных заземленных металлических предметов (балки, швеллеры, газовые трубы) для предотвращения затухания радиосигнала в данных конструкциях.
Наибольшая длина радиоканального удлинения адресной линии связи достигается при размещении модулей в прямой видимости между собой.
|
Параметр
|
Значение
|
|
Напряжение питания, В
|
от 9 до 30
|
|
Максимальный потребляемый ток при номинальном напряжении 12 В, мА
|
50
|
|
Максимальный потребляемый ток при номинальном напряжении 24 В, мА
|
30
|
|
Дальность связи в прямой видимости, м, не более
|
400
|
|
Рабочая частота, МГц
|
868
|
|
Мощность излучения, мВт
|
10
|
|
Количество каналов связи
|
15
|
|
Степень защиты оболочки
|
IР20
|
|
Масса, г, не более
|
200
|
|
Ширина, мм, не более
|
125
|
|
Высота, мм, не более
|
84
|
|
Глубина, мм, не более
|
37
|
|
Средний срок службы, лет
|
10
|
|
Диапазон рабочих температур, °С
|
от -25 до +55
|
