Предназначен для автоматического управления клапаном дымоудаления или огнезадерживающим клапаном по сигналам прибора приемно-контрольного и управления пожарного адресного СПЗ «GLOBAL» или ручного управления с кнопок поста или с кнопок на плате модуля
Модуль автоматики дымоудаления является адресным устройством и предназначен для работы в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Питание от сети переменного напряжения 230 В.
Информационный обмен модуля с прибором осуществляется по двухпроводной адресной линии связи. Модуль может управлять приводами с рабочим напряжением 220 В.

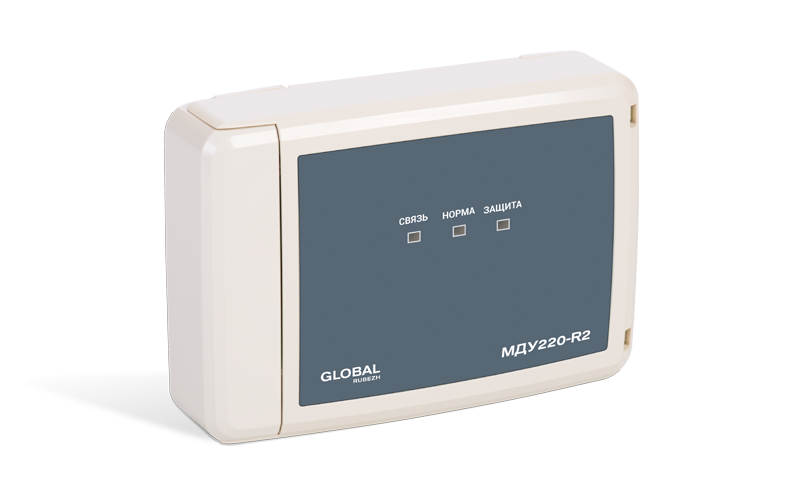

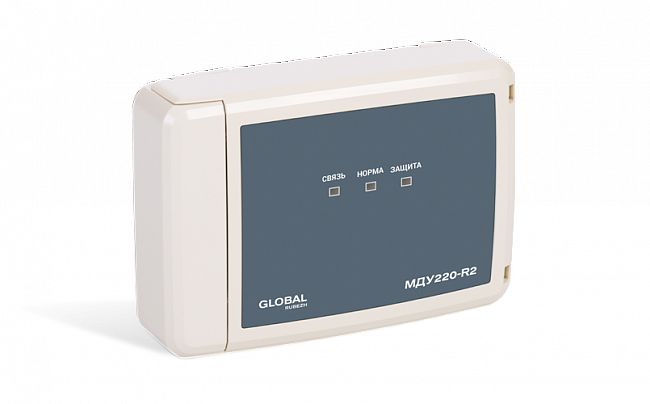

Модуль конструктивно выполнен в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет окна для индикаторов Связь, Норма, Защита, расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков.
На плате модуля расположены:
При подаче напряжения на соответствующую обмотку привода заслонка клапана переводится либо в защитное положение (в огнезадерживающем – закрывается, в клапане дымоудаления – открывается), либо в нормальное положение (в огнезадерживающем – открывается, в клапане дымоудаления – закрывается). При достижении конечного положения или превышении времени движения – напряжение с обмоток привода снимается.
При подаче напряжения на обмотку привода заслонка клапана переводится в нормальное положение (в огнезадерживающем – открывается, в клапане дымоудаления – закрывается) и взводится возвратная пружина. При достижении положения НОРМА напряжение с обмотки привода не снимается, удерживая его во взведенном состоянии. При снятии напряжения – клапан под действием пружины возвращается в защитное положение.
Функции:
Параметр | Значение |
---|---|
Напряжение питания, В | 220 |
Ток потребления от АЛС, мА, не более | 0.8 |
Количество занимаемых адресов в системе | 1 |
Коммутируемый ток при напряжении 230В, А, не более | 3 |
Количество управляемых клапанов | 1 |
Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более | 30 |
Степень защиты оболочки | IP20 |
Масса, г, не более | 200 |
Ширина, мм, не более | 150 |
Высота, мм, не более | 105 |
Глубина, мм, не более | 41 |
Гарантийный срок эксплуатации, мес, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | От -20 до +70 |
