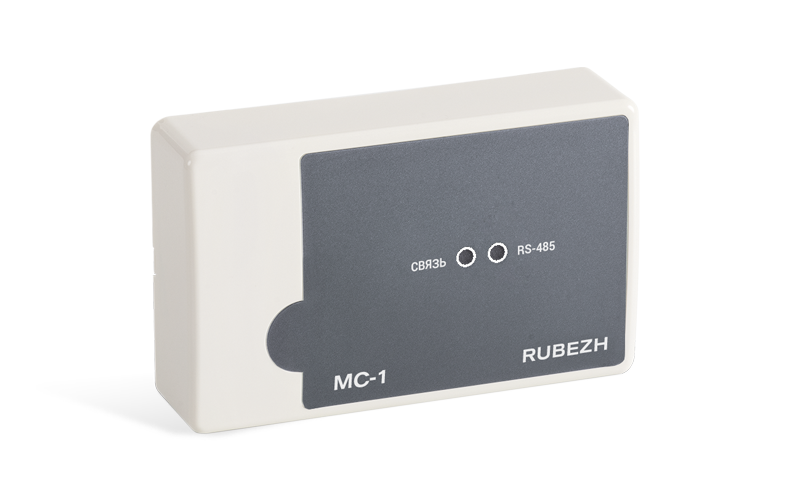

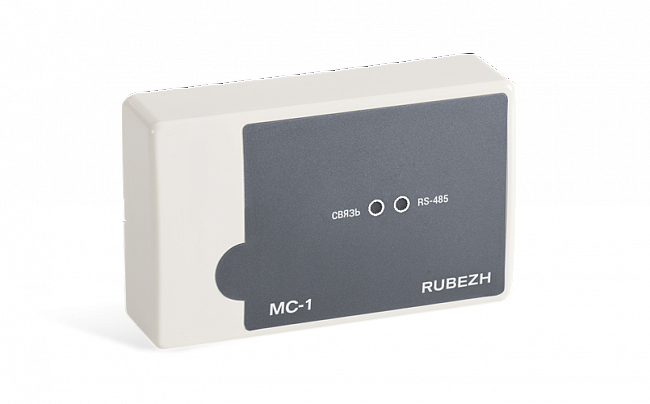

МС-1

Артикул RBZ-073424

Модуль сопряжения МС-1 представляют собой цифровое электронное устройство и предназначено для сопряжения адресных приемно-контрольных приборов, блоков индикации и пультов дистанционного управления с компьютером.

Запрос цены

Сертификат

Описание
Технические характеристики

Модуль сопряжения МС-1 обеспечивает:

подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
светодиодную индикацию наличия связи приборов с компьютером.

Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов.

Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

Светодиодный индикатор Связь:

при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
при наличии обмена с ПК мигает с частотой 5 Гц;
при потере связи с ПК – однократные вспышки с периодом 2 секунды.

Светодиодные индикаторы RS-485 «1» и «2»:

при отсутствии обмена с ПКП – не светятся;
при наличии обмена с ПКП мигают с частотой 10 Гц.

Параметр	Значение
Питание	от USB ПК
Интерфейсы для обмена информацией	USB; RS-485
Длина кабеля интерфейса RS485, м, не более	1000
Длина кабеля интерфейса USB, м, не более	2
Степень защиты оболочки	IР20
Масса, г, не более	200
Ширина, мм, не более	125
Высота, мм, не более	84
Глубина, мм, не более	37
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +40
