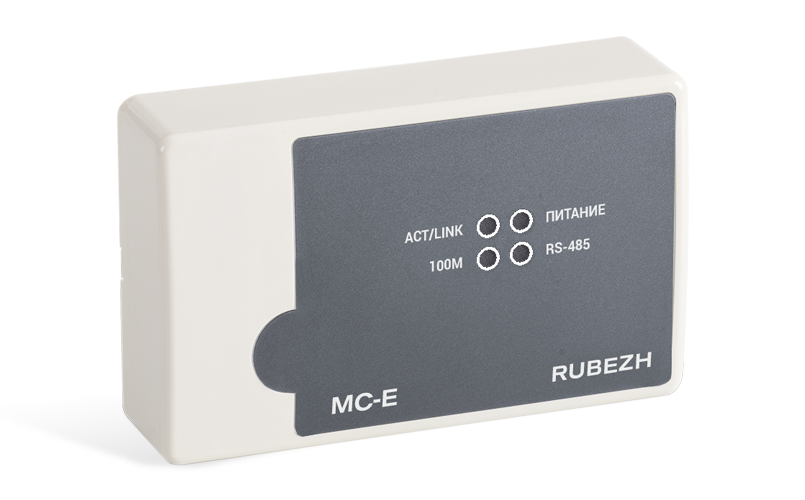

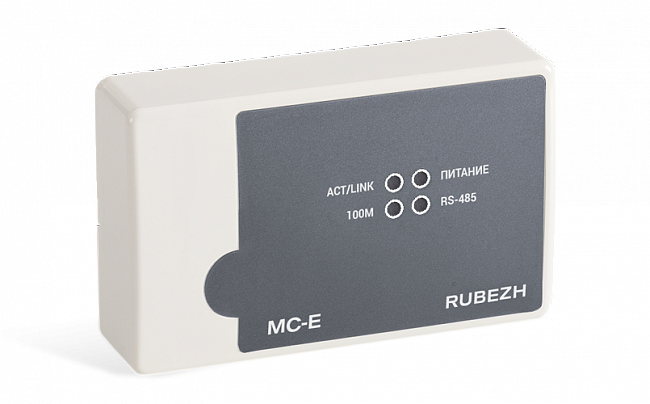

МС-Е

Артикул RBZ-073432

Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.

Запрос цены

Сертификат

Описание
Технические характеристики

Модуль сопряжения МС-Е обеспечивает:

подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Параметры работы по Ethernet-каналу:

скорость передачи – 100 Мбит/с;
режим передачи данных – full-duplex;
используемый протокол – UDP;
максимальное количество ПК для одновременного мониторинга системы, не более двух.

Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек.

Время технической готовности МС-Е к работе после подключения – не более 3 секунд.

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.

Светодиодный индикатор «ПИТАНИЕ»:

светит непрерывно при наличии питания;
погашен при отсутствие питания.

Светодиодный индикатор «RS-485»:

мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
погашен при отсутствии конфигурации;
трехкратное мигание при включении устройства.

Светодиодный индикатор «ACT/LINK»:

мигает при обмене, наличии связи по Ethernet-каналу;
погашен при отсутствии связи.

Светодиодный индикатор «100М»:

светит непрерывно при скорости обмена – 100 Мбит.

Параметр	Значение
Питание	от PoE; От источника питания
Напряжение питания, В	от 10 до 28
Ток потребления при питании 12 В, мА, не более	200
Ток потребления при питании 24 В, мА, не более	100
Интерфейсы для обмена информацией	RS-485; Ethernet
Длина кабеля интерфейса RS485, м, не более	1000
Степень защиты оболочки	IР20
Масса, г, не более	200
Ширина, мм, не более	125
Высота, мм, не более	84
Глубина, мм, не более	37
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +40
