МС-ПИ

Артикул RBZ-073438

Повторитель интерфейса МС-ПИ представляет собой цифровое электронное устройство, предназначенное для увеличения длины линии интерфейса RS-485, с помощью повторения принимаемого сигнала. Повторитель предназначен для использования с приборами «Рубеж-2ОП» прот.R3 или приборами других производителей, осуществляющими обмен по интерфейсу RS-485.

Запрос цены

Сертификат

Описание
Технические характеристики

Повторитель интерфейса МС-ПИ обеспечивает:

удлинение интерфейса RS-485 и обмен информацией между приемно-контрольными приборами и компьютером, находящихся в разных частях одного интерфейса;
работу перекрестных связей между приемно-контрольными приборами, находящимися в одной сети RS-485;
cветодиодную индикацию наличия обмена в линии;
протяженность линии интерфейса RS-485 непосредственно после повторителя интерфейса не более 1000 м.
время технической готовности повторителя к работе после включения питания – не более 1 с.

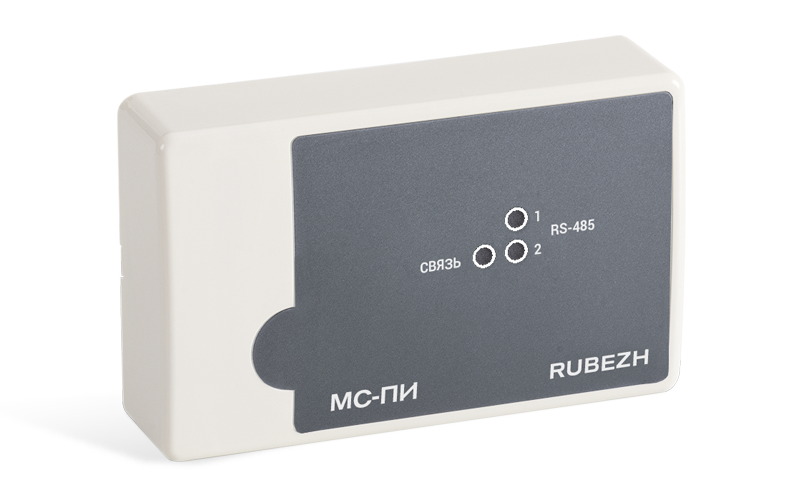

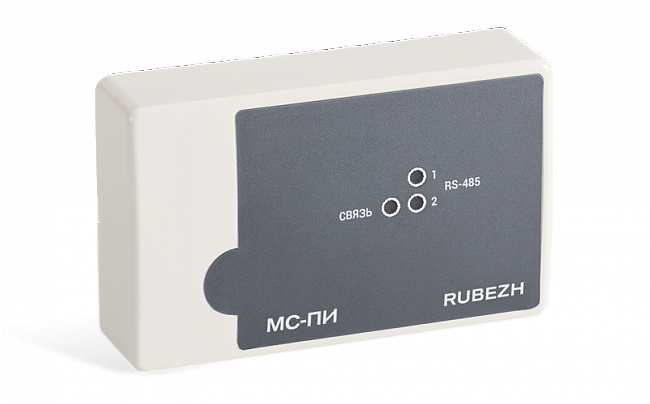

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния повторителя.

Светодиодный индикатор СВЯЗЬ:

при подключении USB мигает с частотой 1 Гц;
при записи параметров через USB мигает с частотой 5 Гц;
при подключении питания светится постоянно.

Светодиодный индикатор RS-485 (1) и RS-485 (2):

при отсутствии обмена на линии – не светится;
при наличии обмена на линии – мигает с частотой обмена.

При конфигурировании повторителя интерфейса через программу «Конфигуратор МС-ПИ» возможно задать следующие параметры:

длина слова (символа): 5; 6; 7; 8 бит;
количество стоповых бит: 1; 1,5; 2 бита;
паритет: нет; четности; нечетности;
скорость: 1200; 1800; 2400; 4800; 7200; 9600; 14400; 19200; 38400; 56000; 57600, 115200 бит/сек.

При работе повторителя интерфейса с приборами Рубеж в процессе конфигурирования настраивается только параметр «скорость». Остальные параметры устанавливаются автоматически.

Параметр	Значение
Питание	От источника питания
Напряжение питания, В	от 10 до 14
Ток потребления при питании 12 В, мА, не более	120
Интерфейсы для обмена информацией	USB; RS-485
Количество повторителей, включенных последовательно в линию, не более	7
Степень защиты оболочки	IР20
Масса, г, не более	200
Ширина, мм, не более	125
Высота, мм, не более	78
Глубина, мм, не более	37
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +40
