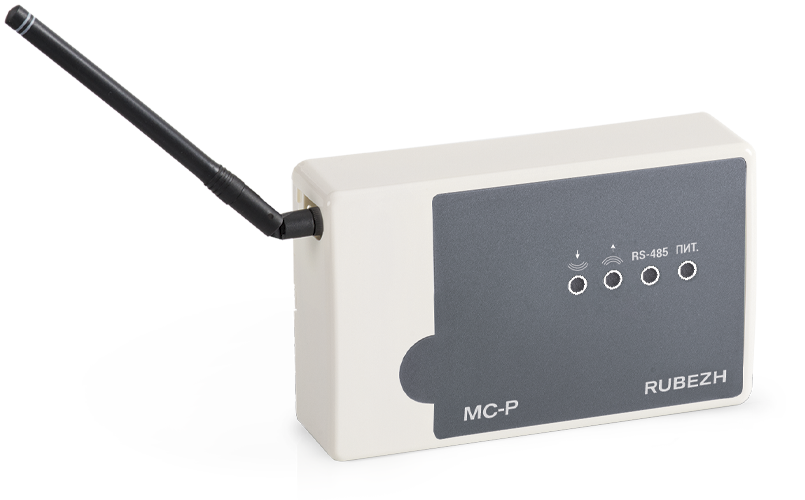

МС-Р

Артикул RBZ-337595

Радиоудлинитель интерфейса представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу.

Запрос цены

Сертификат

Описание
Технические характеристики

Радиоудлинитель МС-Р прот.R3 предназначен для передачи интерфейса RS-485 по радиоканалу. МС-Р прот.R3 используется только с приборами «Рубеж-2ОП прот.R3» и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.

Удлинение линии RS-485 реализуется с помощью пары сконфигурированных радиоудлинителей.

Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.

В комплект поставки с радиоудлинителем входит штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров.

Антенна является съемной и при необходимости обеспечения большей длины передачи, антенну необходимо заменить. Ассортимент антенн диапазона 433 МГц для использования совместно с модулем МС-Р прот.R3 можно посмотреть тут.

На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.

Светодиодный индикатор Питание:

при подключении питания светится постоянно.

Светодиодный индикатор RS-485:

при отсутствии обмена с ППКП – не светится;
при наличии обмена с ППКП – мигает с частотой обмена.

Светодиодный индикатор ПЕРЕДАЧА:

при отсутствии передачи данных по радиоканалу – не светится;
при передаче данных по радиоканалу – светится постоянно.

Светодиодный индикатор ПРИЕМ:

при отсутствии приема данных по радиоканалу – не светится;
при приеме данных по радиоканалу – светится постоянно.

Параметр	Значение
Питание	От источника питания
Напряжение питания, В	от 10 до 30
Ток потребления при питании 12 В, мА, не более	60
Интерфейсы для обмена информацией	RS-485; ANTENNA
Степень защиты оболочки	IР20
Масса, г, не более	200
Ширина, мм, не более	125
Высота, мм, не более	84
Глубина, мм, не более	37
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +40
