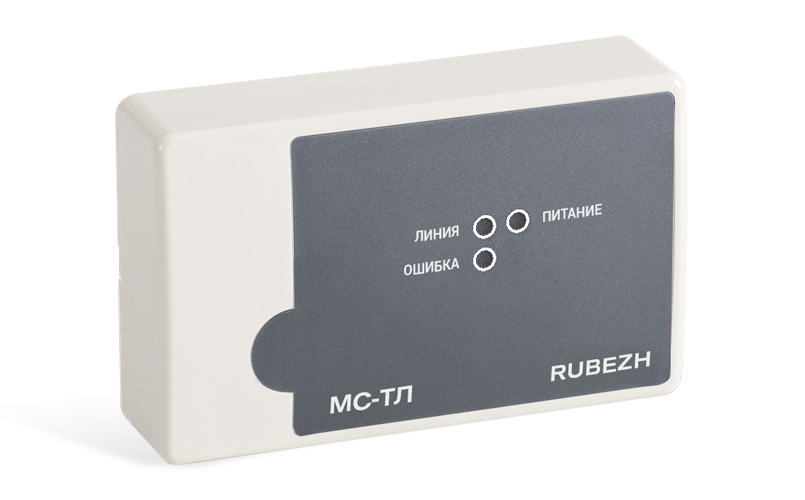

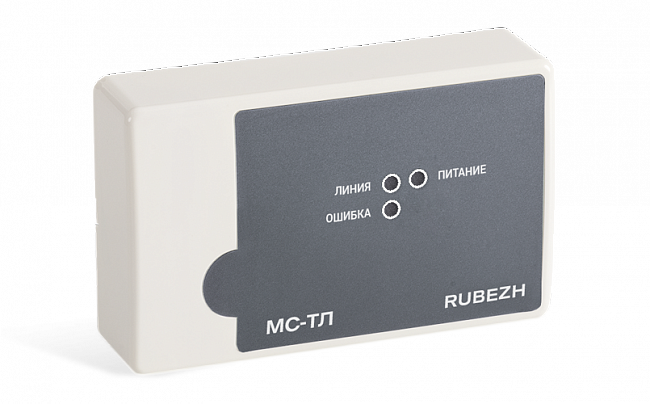

Модуль сопряжения МС-ТЛ предназначен для работы в составе адресной системы пожарной сигнализации тм Рубеж в качестве устройства передачи извещений в формате ADEMCO Contact ID посредством коммутируемых телефонных соединений.
Модуль сопряжения МС-ТЛ обеспечивает:
Устройство обеспечивает передачу извещений по четырем независимым направлениям – телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами:
Устройство работает на линиях с напряжением от 20 до 60 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.
Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи. Емкость журнала – не менее 50 извещений. Устройство обеспечивает контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения. Автоматическая периодическая посылка тестового сообщения «Исправен» по телефонной линии в заданных направлениях.
| Параметр | Значение |
|---|---|
| Питание | От источника питания |
| Напряжение питания, В | от 9 до 14 |
| Интерфейсы для обмена информацией | USB; RS-485; Телефонная линия |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Емкость журнала | 150 |
| Максимальная потребляемая мощность, Вт, не более | 3 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +45 |
