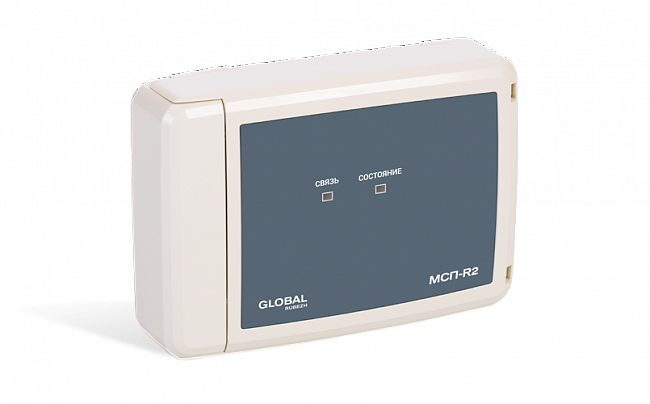

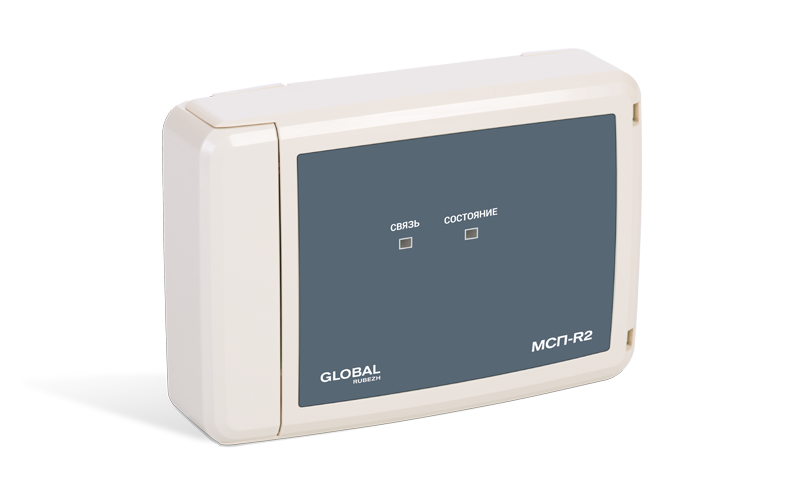

МСП-R2

Артикул RBZ-197133

Модуль связи подчиненный МСП-R2 предназначен для передачи информации прибором приемно-контрольным и управления пожарным адресным СПЗ GLOBAL по запросу устройства, имеющего внешний интерфейс RS-485.

Запрос цены

Сертификат

Описание
Технические характеристики

Запрос и передача информации осуществляются модулем посредством двустороннего преобразования протоколов MODBUS RTU и RS-R2.

Модуль осуществляет:

контроль и передачу информации о состоянии устройств, подключенных на АЛС, по запросу внешнего устройства, находящегося на интерфейсе RS-485;
измерение напряжения АЛС в точке установки модуля и передачу его значения в цифровом виде по запросу прибора;
формирование сигнала «Неисправность» при снижении напряжения питания ниже установленного порога;
контроль вскрытия модуля;
тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1.

На плате модуля расположены:

кнопка ТЕСТ, используемая при тестировании модуля;
клеммные колодки, служащие для подключения модуля к АЛС и к RS-485;
индикаторы СВЯЗЬ и «СОСТ.», отображающие текущее состояние модуля;
датчик вскрытия.

Модуль, осуществляя преобразование протокола RS-R2 в MODBUS RTU, позволяет контролировать состояния устройств на АЛС через интерфейс RS-485.

Электрически на плате реализована схема гальванически развязанного интерфейса RS-485 на оптопарах.

Предельная скорость обмена составляет 115200 бит/с.

Срабатывание датчика вскрытия инициирует формирование сигнала «Вскрытие», передаваемого модулем по АЛС в прибор, который регистрирует его в журнале событий.

Параметр	Значение
Питание	от АЛС
Ток потребления от АЛС, мА, не более	42.5
Количество занимаемых адресов в системе	1
Количество устройств, подключаемых к интерфейсу RS-485, не более	250
Степень защиты оболочки	IP20
Масса, г, не более	200
Ширина, мм, не более	150
Высота, мм, не более	105
Глубина, мм, не более	40
Гарантийный срок эксплуатации, мес, не более	24
Средний срок службы, лет	10
Диапазон рабочих температур, °С	От -20 до +70
