Модуль связи ведущий МСВ-R2 предназначен для передачи информации устройством, имеющим внешний интерфейс RS-485, в прибор приемно-контрольный и управления пожарный адресный СПЗ GLOBAL по запросу прибора.
Запрос и передача информации осуществляются модулем посредством двустороннего преобразования протоколов MODBUS RTU и RS-R2.
Модуль осуществляет:

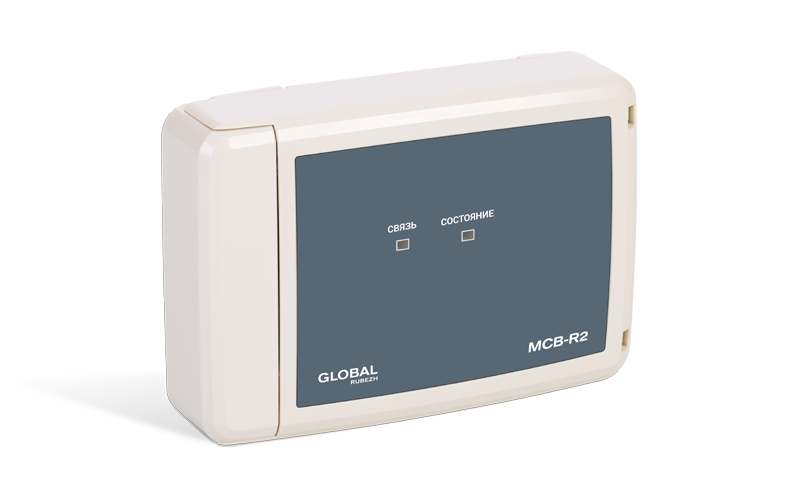

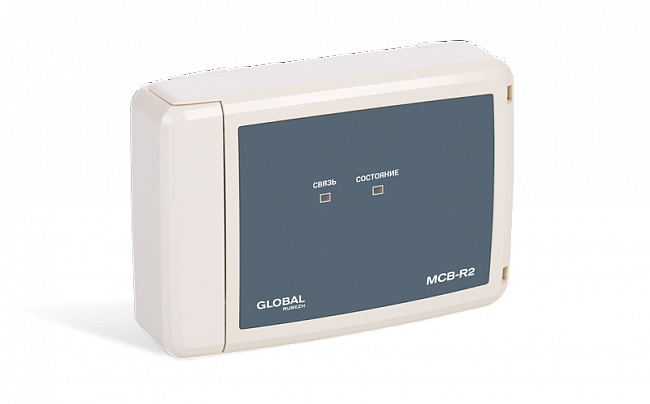

Модуль конструктивно выполнен в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет окна для индикаторов СВЯЗЬ и «СОСТ.», расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков.
На плате модуля расположены:
Модуль, осуществляя преобразование протокола MODBUS RTU в RS-R2, позволяет контролировать состояния устройств на линии интерфейса RS-485 так, как будто они расположены на АЛС, подключенной к прибору.
Электрически на плате реализована схема гальванически развязанного интерфейса RS-485 на оптопарах. Предельная скорость обмена составляет 115200 бит/с.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 42.5 |
| Количество занимаемых адресов в системе | 1 |
| Количество устройств, подключаемых к интерфейсу RS-485, не более | 250 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 150 |
| Высота, мм, не более | 105 |
| Глубина, мм, не более | 40 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | От -20 до +70 |
