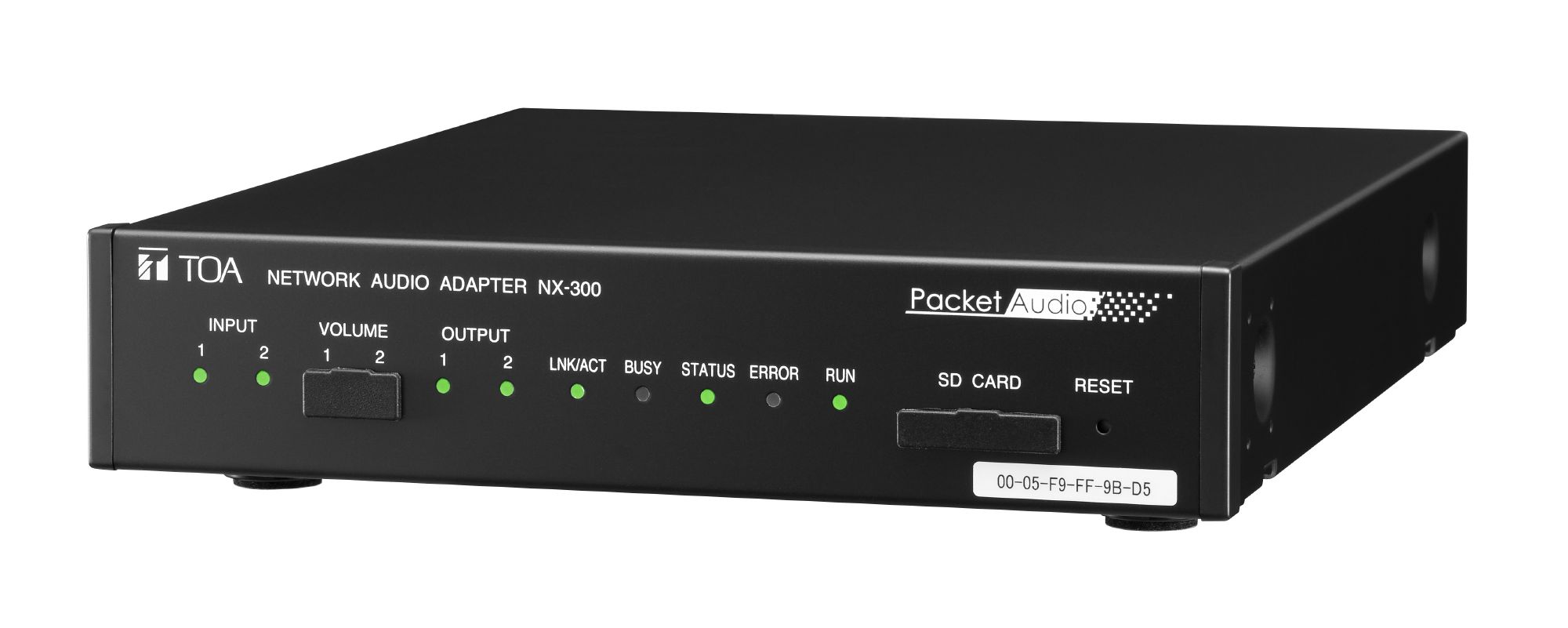

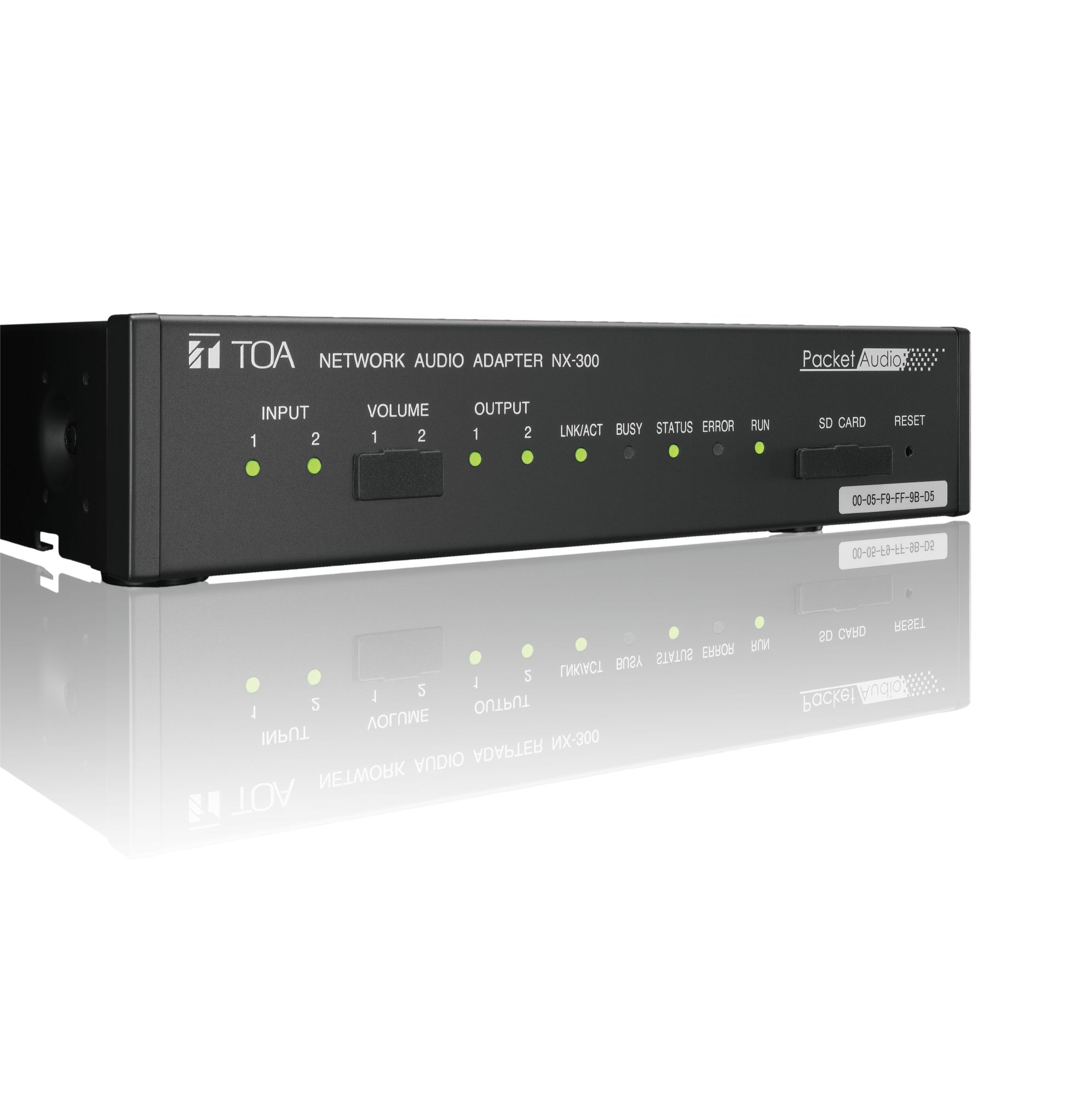

Адаптер аудиосети
| NX-300 | NX-100S | NX-100 | |
|---|---|---|---|
| Источник питания |
24 В пост. тока undefined |
24 В пост. тока undefined |
24 В пост. тока undefined |
| Энергопотребление |
10 Вт (с AD-246) |
7 Вт (при использовании AD-246 (опция) |
4,89 Вт (работа от пост. тока) |
| Потребляемый ток |
310 mA 310 mA |
0,2 A 0.2 A |
0,2 A 0.2 A |
| Контрольный вход |
8 (12 В пост. тока, 10 мА) |
8 (замыкающий контакт без напряжения) (12 В пост. тока, 10 мА) |
8 (12 В постоянного тока, 10 мА) |
| Контрольный выход |
8 открытых коллекторов (поляризованные, 30 В постоянного тока, 50 мА); 2 реле (30 В постоянного тока, 500 мА) |
8 (открытый коллектор, 30 В постоянного тока, 50 мА) |
8 (открытый коллектор, 30 В постоянного тока, 50 мА) |
| Сеть |
RJ45, 10BASE-T/100BASE-TX, автосогласование |
10BASE-T/100BASE-TX, автосогласование |
10BASE-T/100BASE-TX, автоматическое согласование |

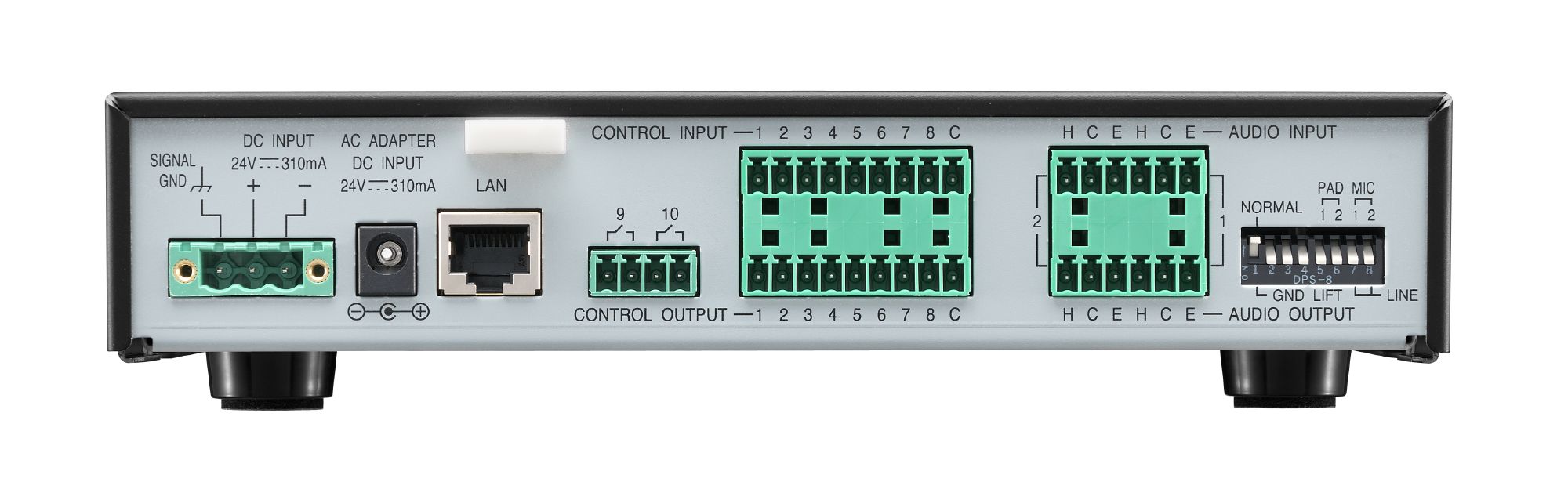

| Соединение |
Съемные винтовые клеммы: аудиовход: 6-контактный, аудиовыход: 6-контактный, входы/выходы управления: 2x 9-контактный, релейные выходы: 2x 2-контактный, вход питания: 3-контактный и входной разъем постоянного тока |
Сеть: Разъем RJ45, аудиовход/выход: 2x 3-контактные съемные винтовые клеммы, вход/выход управления: 2x 9-контактные съемные винтовые клеммы, питание: разъем питания постоянного тока |
Сеть: Разъем RJ45, аудиовход/выход: 2x 3-контактные съемные винтовые клеммы, вход/выход управления: 2x 9-контактный съемный винтовой разъем, RS232C: 9-контактный разъем SubD, питание: 3-контактный съемный винтовой разъем и разъем питания постоянного тока |
| Аудиовход |
2 канала, балансный, чувствительность -58/0 дБВ с возможностью выбора |
1 канал, балансный, чувствительность -58/0 дБВ выбирается, фантомное питание выбирается |
1 канал (изолированный преобразователь), от –58 дБВ до 0 дБВ, сбалансированный (изменяемые MIC/LINE, регулировка громкости с регулятором громкости), 2 кОм, съемный клеммный блок |
| Аудиовыход |
2 канала, балансный, 0 дБВ, мин. 600 Ом |
1 канал, балансный, 0 дБВ, мин. 600 Ом |
1 канал (изолированный преобразователь), сбалансированный, 600 Ом, съемный клеммный блок, 3-контактный |

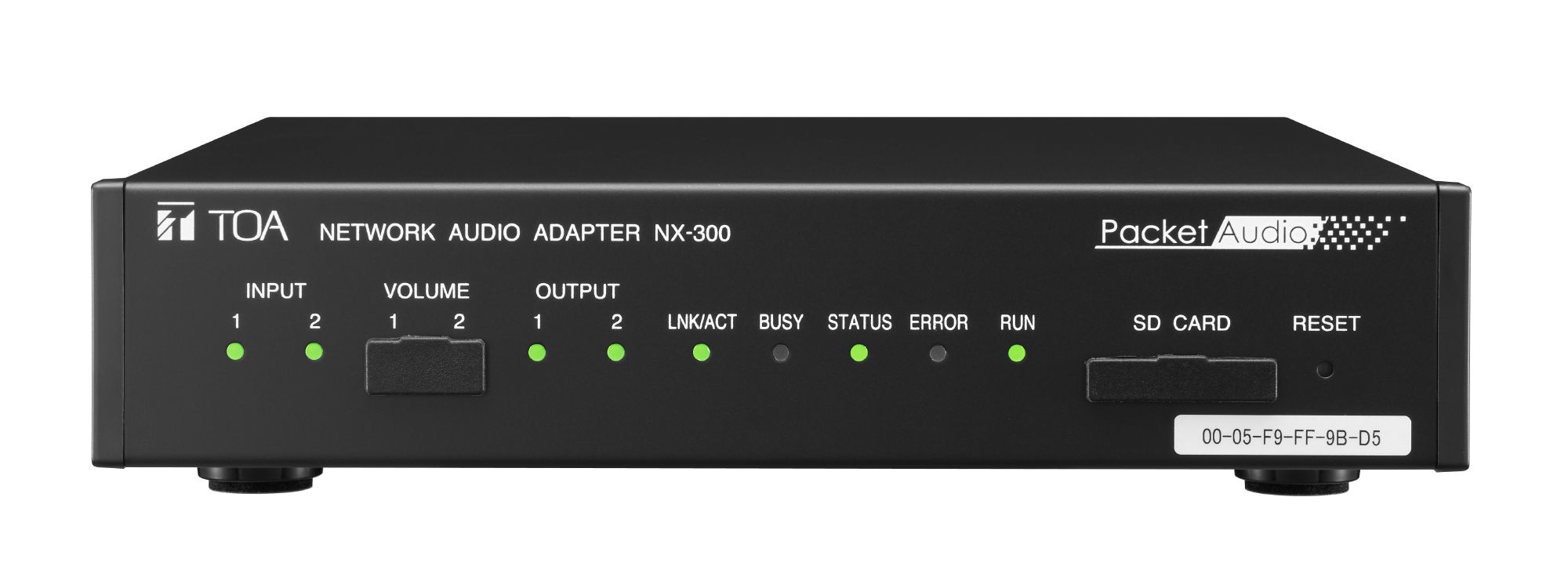

| Индикатор |
Link/Act, Busy, Status, Error, Run, Reset. Аудиовход: зеленый/красный x2, аудиовыход: зеленый x2 |
Link/Act, FD/COL, Status, Error, Run, Reset |
Link/Act, FD/COL, Status, Error, Run, Reset |
| Потребляемый ток |
310 mA 310 mA |
0,2 A 0.2 A |
0,2 A 0.2 A |
| Длина кабеля |
100 m (LAN) |
100 м |
100 m (max. for LAN) |
| Рабочая температура |
-от 10 °C до +50 °C (от 0 °C до +40 °C при использовании адаптера переменного тока) |
от 0 °C до +40 °C |
от 0 °C до + 50 °C (от 0 °C до +40 °C при использовании адаптера переменного тока) |
| Рабочая влажность |
90 % отн. влажности или менее (без конденсации) |
Ниже 90 % относительной влажности (не должна выделяться конденсация росы) |
Ниже 90 % относительной влажности (не должна выделяться конденсация росы) |
| Размеры |
210 x 44 x 188 mm (Вт x H x D) |
210 x 44.7 x 188 mm (Вт x H x D) |
210 x 46 x 188 mm (Вт x H x D) |
| Покрытие |
Стальной лист, краска, черный |
Стальной лист, 30 % блеска, черный |
Стальной лист, краска, черный |
| Аксессуар (входит в комплект) |
Съемная клеммная колодка (3 контакта) x 1, съемная клеммная колодка (6 контакта) x 2, съемная клеммная колодка (9 контакта) x 1, съемная клеммная колодка (4 контакта) x 2, пластиковая ножка x 4, винты для установки на пластмассовую ножку x 4 |
1 CD-диск (установка на ПК & программное обеспечение, руководство по эксплуатации), 2 съемные концевые заглушки для звукового входа/выхода (3 контакта), 1 ферритовый зажим, 2 съемные концевые заглушки для контрольного входа/выхода (9 контактов), 8 винтов для монтажа на кронштейне |
1 CD (установка на ПК & программное обеспечение, руководство по эксплуатации), 1 съемная концевая заглушка клеммы источника питания (3 контакта), 2 съемные концевые заглушки звукового входа/выхода (3 контакта), 2 съемные концевые заглушки контрольного входа/выхода (9 контактов), 1 заглушка разъема RS-232C, 8 винтов для монтажа на кронштейне |
