РМ-R2

Артикул RBZ-091609

Модуль релейный РМ-R2 предназначен для управления исполнительными устройствами системы противопожарной защиты по сигналам прибора приемно-контрольного и управления пожарного адресного СПЗ «GLOBAL»

Запрос цены

Сертификат

Описание
Технические характеристики

Релейные модули работают в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Релейные модули выпускаются в исполнениях с сокращенными наименованиями, соответствующими количеству выходов:

РМ1М-R2 – один выход;

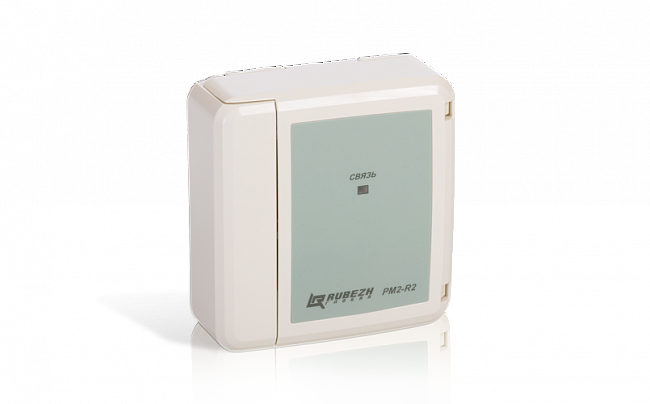

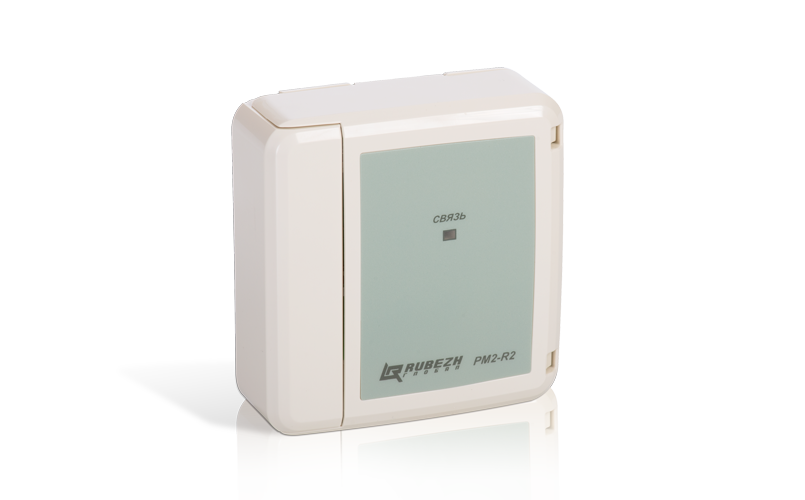

РМ2-R2 – два выхода;

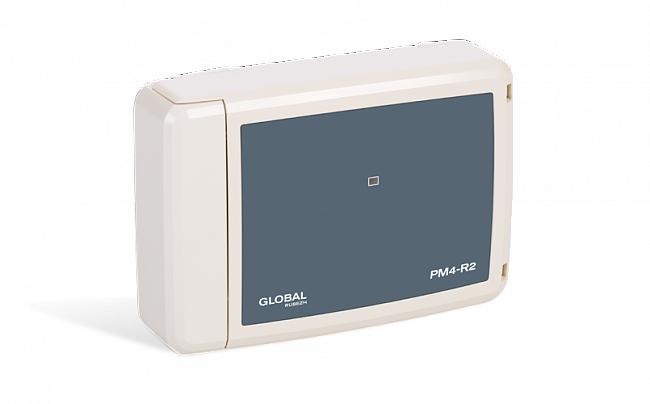

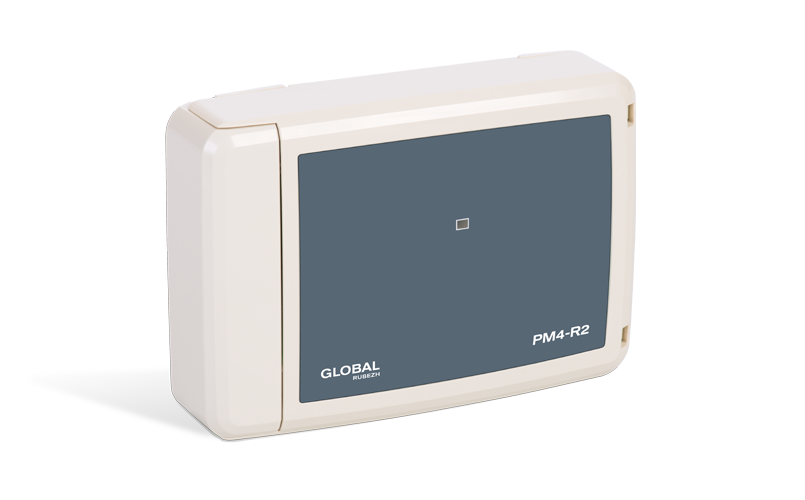

РМ4-R2 – четыре выхода.

В системе релейные модули занимают:

РМ1М-R2 – один адрес;
РМ2-R2 – два адреса;
РМ4-R2 – четыре адреса.

Максимальный постоянный ток, коммутируемый контактами каждого релейного выхода РМ2-R2 и РМ4-R2:

при напряжении до 30 В – не более 2 А;
при напряжении до 125 В – не более 0,5 А;
при напряжении до 250 В – не более 0,25 А.

Максимальный постоянный ток, коммутируемый релейным выходом РМ1М-R2:

при напряжении до 30 В – не более 5 А;
при напряжении до 125 В – не более 5 А;
при напряжении до 250 В – не более 5 А.

Конструкция и принцип работы

На плате релейного модуля расположены:

кнопка ТЕСТ, используемая для проверки работоспособности; светодиодный индикатор Связь, отображающий текущее состояние релейных модулей;
клеммные колодки, служащие для подключения релейных модулей к АЛС и к цепям управления исполнительных устройств.

Релейные модули содержат в своем составе микропроцессор управляющий работой устройства. Функционально релейные модули представляют собой дистанционно управляемый переключатель соответствующего количества раздельных групп релейных контактов переключающегося типа.

Функции:

коммутация (замыкание или размыкание) цепей управления исполнительных устройств в соответствии с командами прибора, передаваемыми по АЛС;
индикация режима работы релейных модулей;

Конфигурация

В процессе конфигурирования каждому выходному реле задаются параметры:

Задержка 1 (на включение) – время, через которое после подачи команды произойдет переключение контактов реле в режим Включено;
Удержание – время, в течение которого контакты реле остаются в режиме Включено;
Задержка 2 (на выключение) – время, через которое после подачи команды произойдет обратное переключение контактов реле в режим Выключено.

Параметр	Значение
Питание	от АЛС
Ток потребления от АЛС, мА, не более	0.3
Количество занимаемых адресов в системе	2
Масса, не более	150 гр.
Рабочий диапазон температур	от - 20 до + 70°С
Коммутируемый ток при напряжении 24В, А, не более	2
Коммутируемый ток при напряжении 230В, А, не более	0.25
Количество релейных выходов (в зависимости от исполнения)	2
Программируемые параметры релейных выходов: Задержка 1 (на включение) / Задержка 2 (на выключение)	от 0 до 65535 с
Удержание	от 0 до 65535 с
Количество релейных выходов	2
Степень защиты оболочки	IP20
Масса, г, не более	150
Ширина, мм, не более	100
Высота, мм, не более	105
Глубина, мм, не более	40
Гарантийный срок эксплуатации, мес, не более	24
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -20 до +70°С
