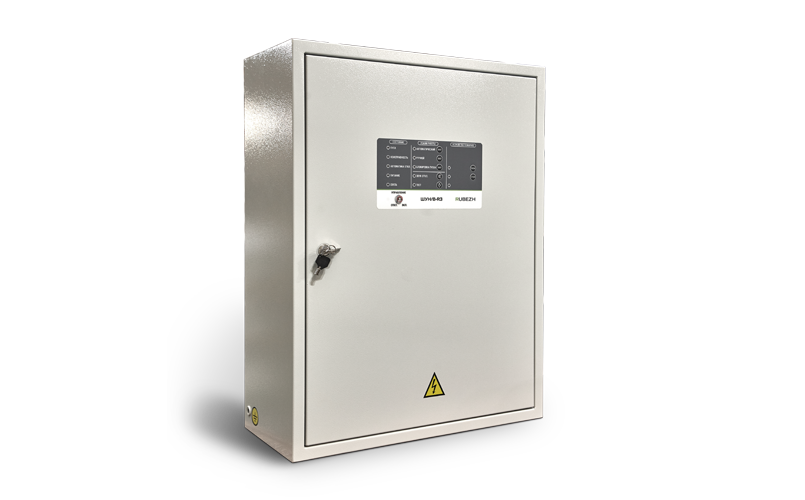

ШУН/В-УК-R3

Артикул RBZ-215327

Шкаф управления пожарный ШУН/В-УК-R3 с дополнительной функцией управления ТЭНами канальных калориферов предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Все товары этого бренда
Сертификат
Все товары этого бренда

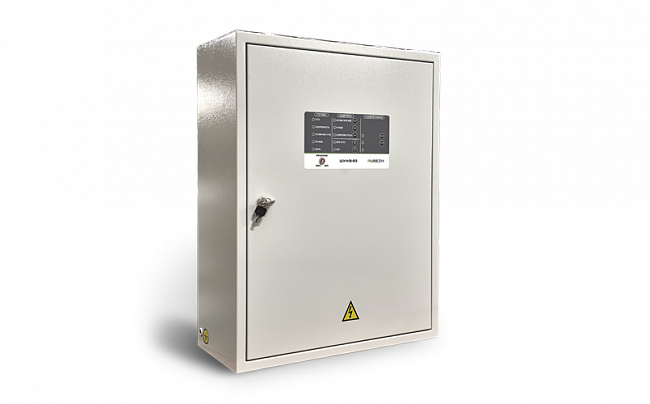

картинка ШУН/В-УК-R3

ШУН/В-УК-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.

Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУН/В-УК-R3 реализует следующие функции:

  • Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
  • Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
  • Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
  • Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
  • Световой индикации режимов работы и состояния ШУН/В-УК-R3.

ШУН/В прот.R3 может находиться в следующих режимах управления:

  • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
  • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
  • «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.


Параметр Значение
Напряжение питания, В 400
Ток потребления от АЛС, мА, не более 0.21
Мощность калорифера, кВт, не более см. таблицу исполнений
Управление калорифером Да
Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более 100
Степень защиты оболочки IP31/IP54
Тип системы заземления TN-C/ТN-S
Масса, кг, не более 40
Ширина, мм, не более 660
Высота, мм, не более 810
Глубина, мм, не более 270
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55
