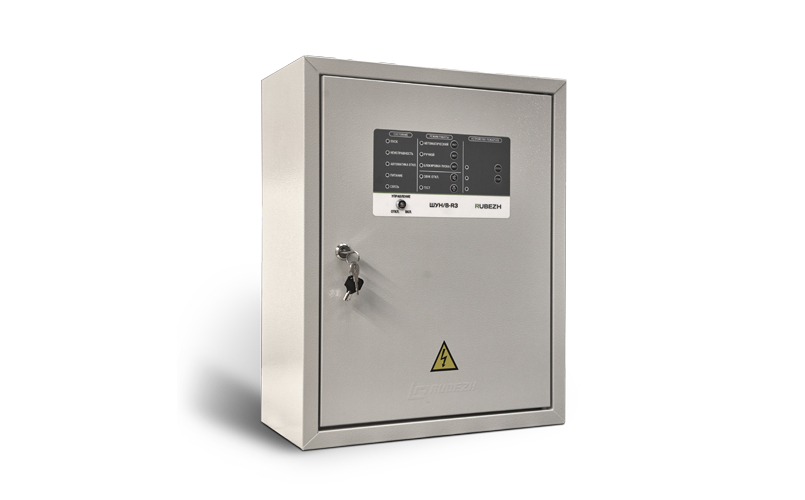

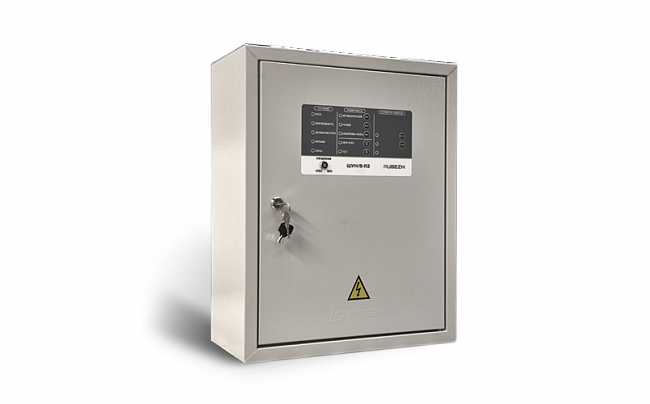

Шкаф управления электроприводной задвижкой ШУЗ-R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ОП» прот.R3 или автономно.
ШУЗ-R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУЗ-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт.
ШУЗ-R3 обеспечивает управление электроприводом:
ШУЗ-R3 имеет 3 режима управления:
а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
«Ручной» – по командам кнопок управления с панели шкафа.
«Блокировка пуска» – когда контакторы обесточены и управление невозможно.
ШУЗ-R3 реализует следующие функции:
контроль наличия и параметров электропитания на вводе сети;
контроль исправности основных цепей электрической схемы прибора;
контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание; -контроль силовой цепи питания двигателя;
местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | см. таблицу исполнений |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Количество фаз питания | 3 |
| Мощность подключаемого электродвигателя, кВт | см. таблицу исполнений |
| Собственная потребляемая мощность от сети, ВА, не более | 30 |
| Степень защиты оболочки | IP31 |
| Тип системы заземления | TN-C/ТN-S |
| Масса, кг, не более | 12 |
| Ширина, мм, не более | 410 |
| Высота, мм, не более | 510 |
| Глубина, мм, не более | 250 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
