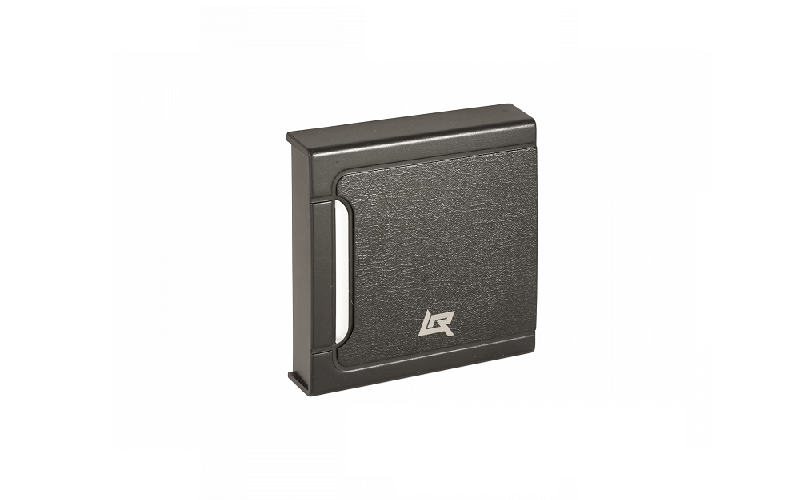

Бесконтактный считыватель идентификаторов смарт-карт STR-RM-A01 предназначен для работы в системах контроля и управления доступом с интерфейсом Wiеgand.
Считыватель STR-RM-A01 обладает интерфейсом Wiegand-26, что гарантирует совместимость с любой системой контроля доступа, поддерживающей формат Wiegand. Помимо Wigand-26, считыватель поддерживает и Wiegand-34, для чтения идентификаторов с большей длинной кода. Поддерживает формат карт Mifare.
| Провод | Функция | Цвет | Назначение провода |
|---|---|---|---|
| 1 | LED | Синий | Внешнее управление светодиодом |
| 2 | Beeper | Желтый | Внешнее управление звуком |
| 3 | D0 | Зеленый | Линия DATA0 |
| 4 | D1 | Белый | Линия DATA1 |
| 5 | +12V | Красный | Электропитание + 12В |
| 6 | GND | Черный | Электропитание - 12В (Общий) |
| 7 | Wg34 | Серый | Переключение с Wiegand-26 на Wiegand-34 замыканием на GND |
| Параметр | Значение |
|---|---|
| Цвет корпуса | Черный |
| Диапазон температуры окружающего воздуха | от минус 45 °С до плюс 50 °С |
| Масса, не более | 0,22 кг |
| Формат карт | Mifare |
| Материал корпуса | Пластик ABS |
| Интерфейсы | Wiеgand 26, 34 |
| Длина кабеля интерфейса Wiagand, не более м | 100 |
| Дистанция считывания карт | (1,5 – 3) см |
| Диапазон напряжения питания постоянного тока | (9 – 16) В |
| Ток потребления в режиме ожидания, не более | 80 мА |
| Габаритные размеры (В × Ш × Г), не более | (90 × 90 × 23) мм |
| Степень защиты оболочки | IP68 |
