Предназначен для сбора информации с устройств, подключенных к интерфейсу PFM, отображения информации о состоянии зон, групп зон, исполнительных устройств на сенсорном экране, а также для управления зонами, направлениями, устройствами СПЗ GLOBAL
Основные функции терминального пульта управления:

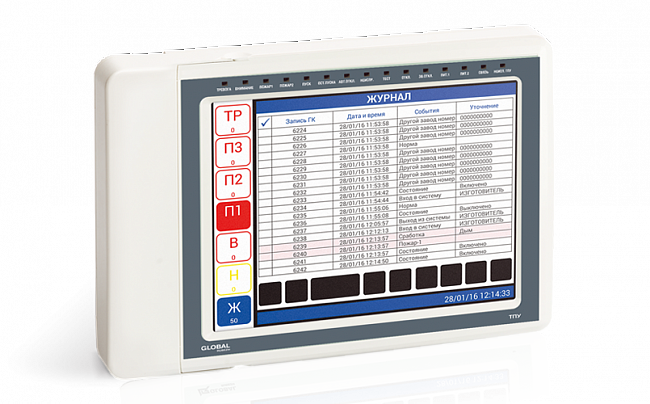

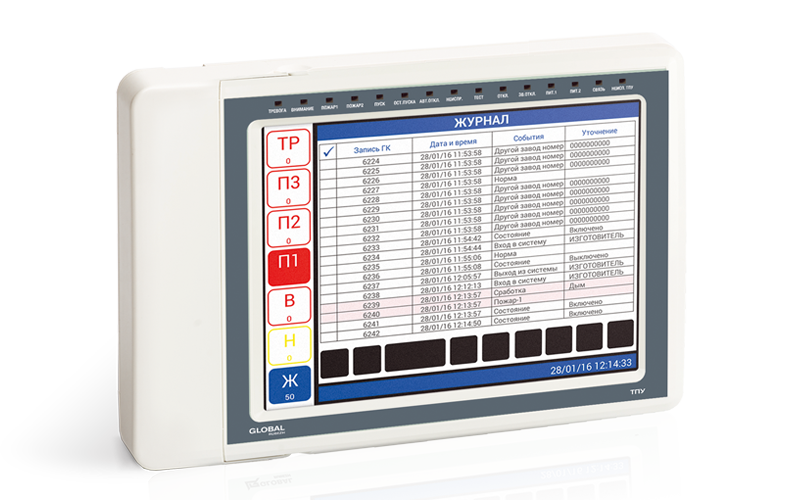

ТПУ конструктивно выполнен в пластмассовом корпусе с десятидюймовым ЖК монитором. Соединительные клеммы для подключения ТПУ к системе, расположены под крышкой на левой стороне корпуса. Светодиодные индикаторы расположены сверху над десятидюймовым ЖК монитором. ТПУ выпускается с двумя PFM для подключения в основной и резервный интерфейс.
Управление ТПУ и считывание информации в виде символьных индикаторов, просмотр баз данных и журнала событий осуществляется с помощью ЖК монитора.
В исходном состоянии при отсутствии событий, идентифицируемых устройствами на интерфейсе PFM, средствами самоконтроля ТПУ, и отсутствии воздействий на сенсорный ЖК монитор в течение времени, установленного при настройках, экран гаснет.
С помощью кнопки "ТАБЛИЦА" возможно осуществлять переключение отображения поля ЖК монитора, переходить от табличного представления информации к "шахматному полю" и обратно.
ТПУ позволяет создать несколько основных типов авторизованных пользователей: оператор, администратор, инсталлятор и другие, которым, по усмотрению пользователя могут быть предоставлены разные права доступа. Например, оператор может иметь доступ к просмотру журнала событий, просмотру состояния адресных устройств, к управлению исполнительными устройствами системы пожаротушения и сбросу событий в зонах. Администратору, кроме этих функций, может быть предоставлена возможность еще изменения собственных параметров ТПУ, а также задание паролей пользователей.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | От 20.4 до 27.6 |
| Выходные характеристики встроенных реле "сухой контакт":– Максимальное коммутируемое переменное напряжение | 240 |
| Выходные характеристики встроенных реле "сухой контакт":– Максимальные коммутируемые переменный и постоянный токи | 1 |
| Выходные характеристики встроенных реле "сухой контакт":– Максимальное коммутируемое постоянное напряжение | 30 |
| Интерфейсы для обмена информацией | PFM |
| Количество компонентов для просмотра и управления | 2000 |
| Потребляемая мощность, не более, Вт | 15 |
| Количество входов интерфейса PFM | 2 |
| Количество выходов интерфейса PFM | 2 |
| Степень защиты оболочки | IP20 |
| Масса, кг, не более | 1.5 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +50 |
