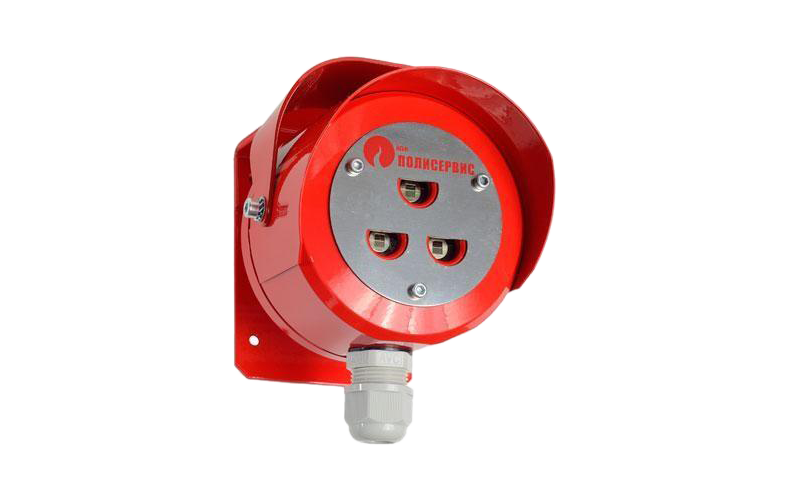

Извещатели пожарные пламени взрывозащищённые адресные ТЮЛЬПАН64/3 Ех-R3» предназначены для обнаружения очага открытого естественного пламени и формирования извещения о пожаре при работе во взрывоопасных смесях газов или паров с воздухом. Извещатели работают под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.
Извещатель выполняет следующие функции:
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. В системе каждый извещатель занимает один адрес.
Извещатель изготавливается с подогревом и предназначен для использования в установках противопожарной защиты зданий или оборудования на открытых площадках. Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов.
Извещатель «ТЮЛЬПАН 64/2 Ех-R3» обнаруживает пламя в ИК- и/или УФ-диапазонах излучения. Части изделия, способные воспламенить взрывоопасную смесь, заключены в оболочку, способную выдерживать давление взрыва воспламенившейся смеси без повреждения и передачи воспламенения в окружающую взрывоопасную смесь.
Маркировка взрывозащиты извещателей –1Ex d IIС T5 Gb Х.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мА, не более | 0.2 |
| Максимум спектральной чувствительности первого опорного ИК-канала, мкм | 4 |
| Максимум спектральной чувствительности второго опорного ИК-канала, мкм | 5 |
| Максимум спектральной чувствительности измерительного ИК-канала, мкм | 4.4 |
| Максимальный угол обзора | 90 |
| Напряжение питания подогрева от внешнего источника, В | 24 |
| Материал корпуса | Алюминиевый сплав |
| Ток потребления подогрева, мА, не более | 200 |
| Внутренний диаметр кабельного ввода, мм, не более | 10.9 |
| Степень защиты оболочки | IP66 |
| Масса, кг, не более | 1.2 |
| Длина, мм, не более | 102 |
| Ширина, мм, не более | 105 |
| Высота, мм, не более | 150 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 или от -55 до +55 |
