Аварийный источник питания

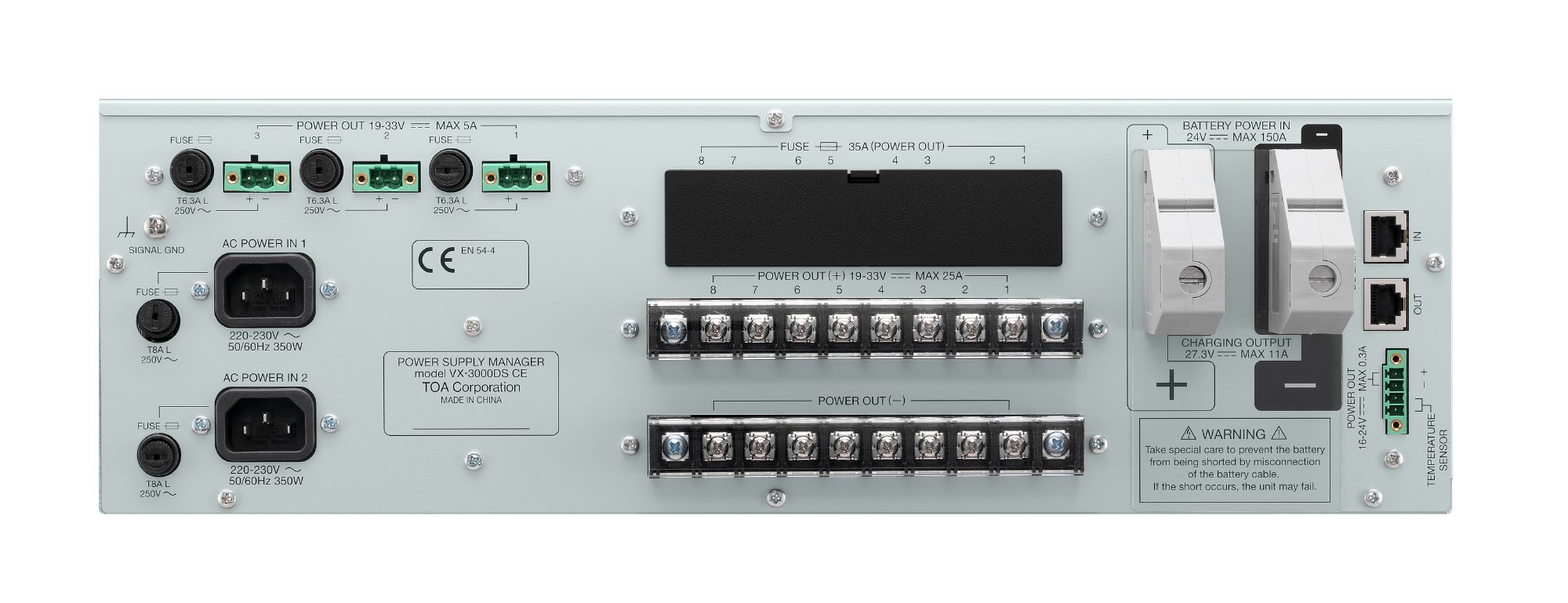

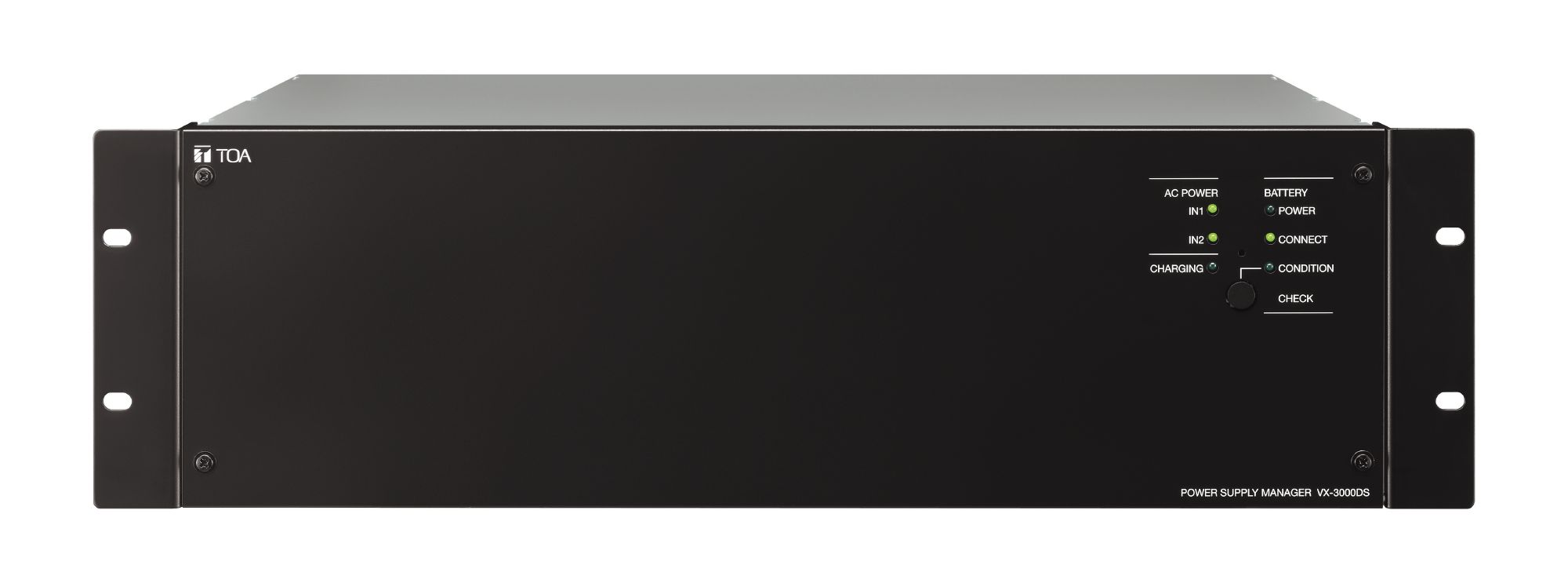

VX-3000DS - это диспетчер аварийного питания, используемый в системах SX-2000, VX-2000 и VM-3000. Это 3U стоечный блок, оснащенный зарядным устройством и двойными коммутирующими источниками питания, что обеспечивает компактность, экономию энергии и легкость конструкции стойки. Устройство VX-3000DS отличается простотой обслуживания, поскольку переключатель настройки функций и выключатель отключения расположены на передней панели, а замена предохранителей может быть произведена на задней стороне устройства.
| VX-3000DS | |
|---|---|
| Источник питания |
220–230 В перем. тока, 50/60 Гц |
| Выходы |
Выходная мощность постоянного тока: |
| Метод зарядки |
Непрерывная подзарядка с температурной компенсацией |
| Зарядное выходное напряжение |
27,3 В ±0,3 В (при 25˚С), коэффициент температурной коррекции: -40 мВ/˚С |
| Подключение батареи |
По одной положительной и отрицательной клемме, соответствующий диаметр кабеля: AWG 6 - AWG 0 (AWG 1/0) (16 мм2 - 50 мм2) Сопротивление линии в пределах 4 мОм / общее |
| Контрольный разъем |
Гнездовой разъем RJ45 для подключения системы и каскадного подключения, экранированный прямой кабель типа витая пара (стандарт TIA/EIA-568A) |
| DS LINK ВХ/ВЫХ |
Тип сигналов управления: проверка батареи, состояние питания переменного тока, состояние питания постоянного тока, неисправность зарядной цепи, неисправность батареи и состояние связи |
| Панельный индикатор |
Питание переменного тока IN 1, IN 2 (зеленый), зарядка (зеленый), питание от батареи (зеленый), подключение батареи (зеленый), состояние батареи (зеленый) |
| Энергопотребление |
макс. 2800 Вт (при номинальной мощности с зарядкой), 350 Вт (EN 60065) |
| Рабочая температура |
от -5 °C до +45 °C |
| Рабочая влажность |
90 % отн. влажности или менее (без конденсации) |
| Размеры |
482 x 132.6 x 400.5 mm (Вт x H x D) |
| Покрытие |
Стальной лист, обработанная поверхность, 30 % блеска, краска, черный |
| Аксессуар (входит в комплект) |
Предохранитель (T8A H) x 2, предохранитель (T6.3A L) x 2, пластинчатый предохранитель (35 A) x 2, винт для крепления в стойку (с шайбой) x 4, кабель питания (2 м) x 2, крючок крепления x 4, крепежный контур x 4, теплоизоляционный лист x 1, кабель CAT5-STP (3 м x 1), ферритовый зажим x 1 |
